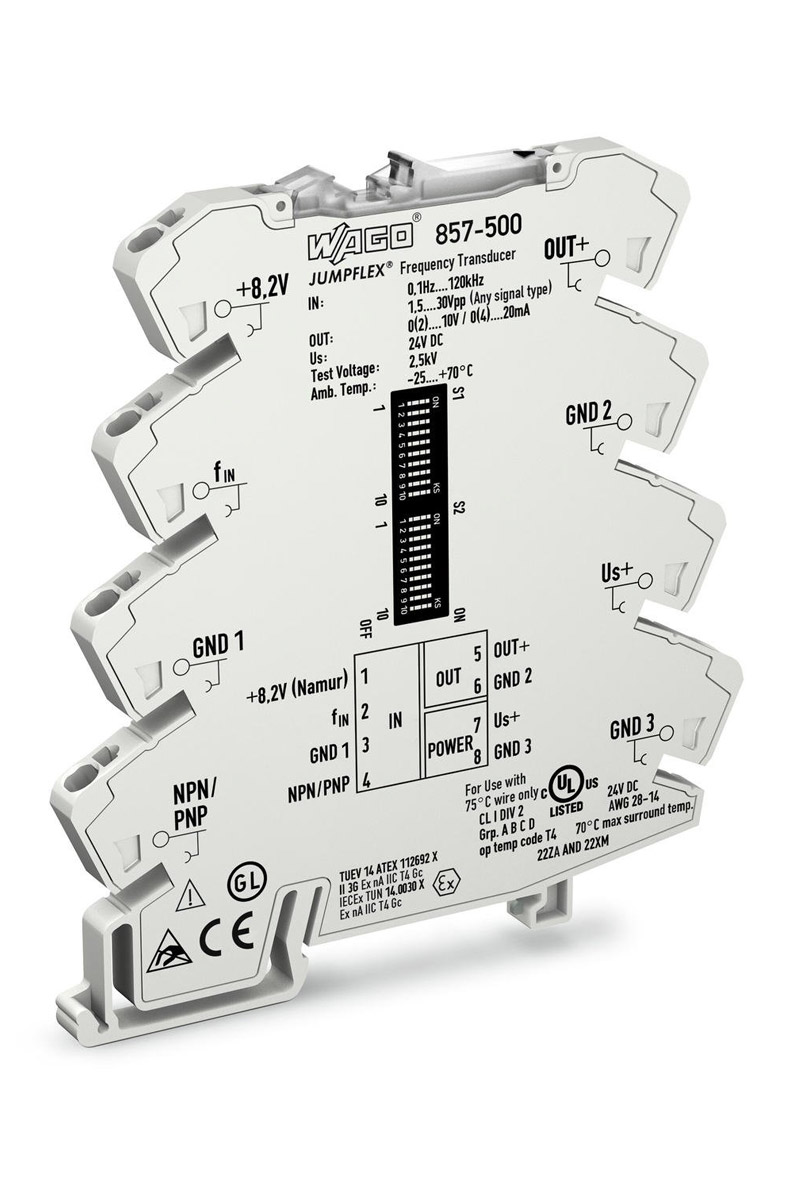

Wago 857-500 Frekans Sinyal Dönüştürücü

Name: elektromarketim
Rating: 4.7 (177 reviews)

7.282,06 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Wago Dönüştürücüler

Not: Bu ürünün garanti süresi 2 yıldır.
Teknik Veri
Konfigürasyon
Yapılandırma Seçenekleri
:

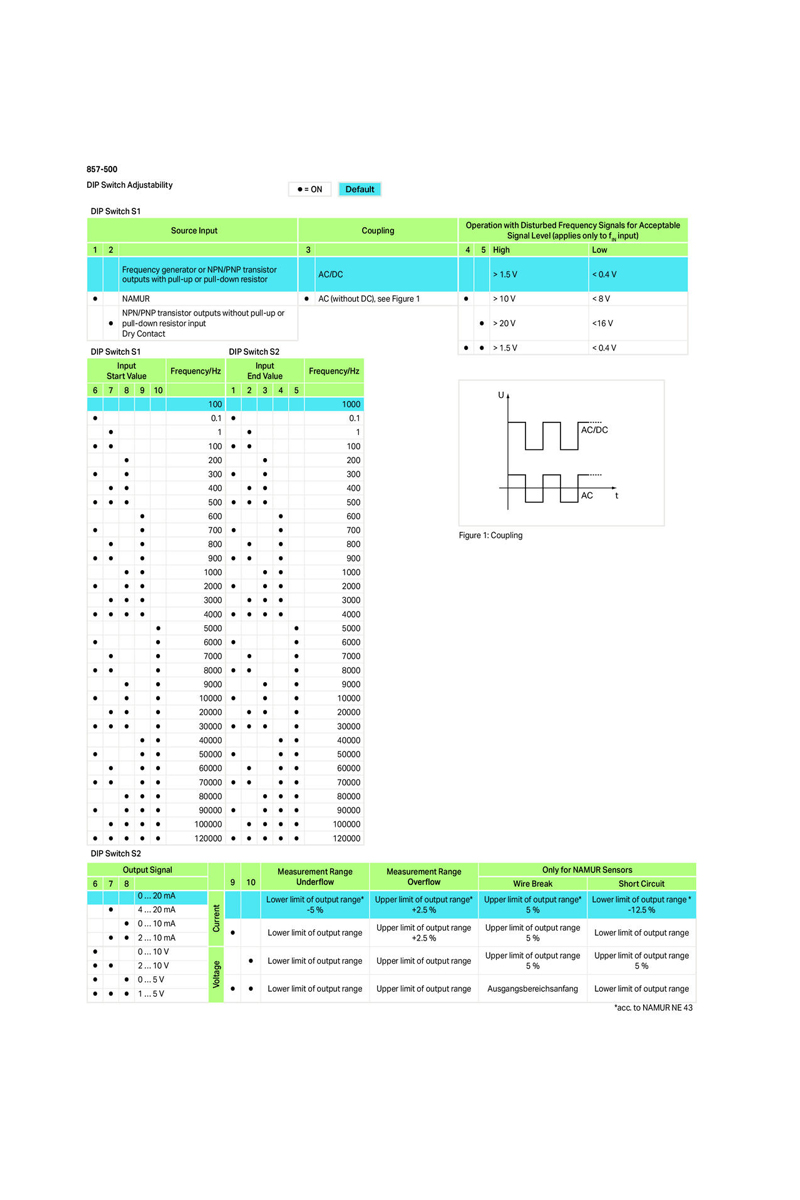

DIP anahtarlar
Arayüz Konfigürasyon Yazılımı
Arayüz Konfigürasyon Uygulaması
DIP anahtarlar
Arayüz Konfigürasyon Yazılımı
Arayüz Konfigürasyon Uygulaması

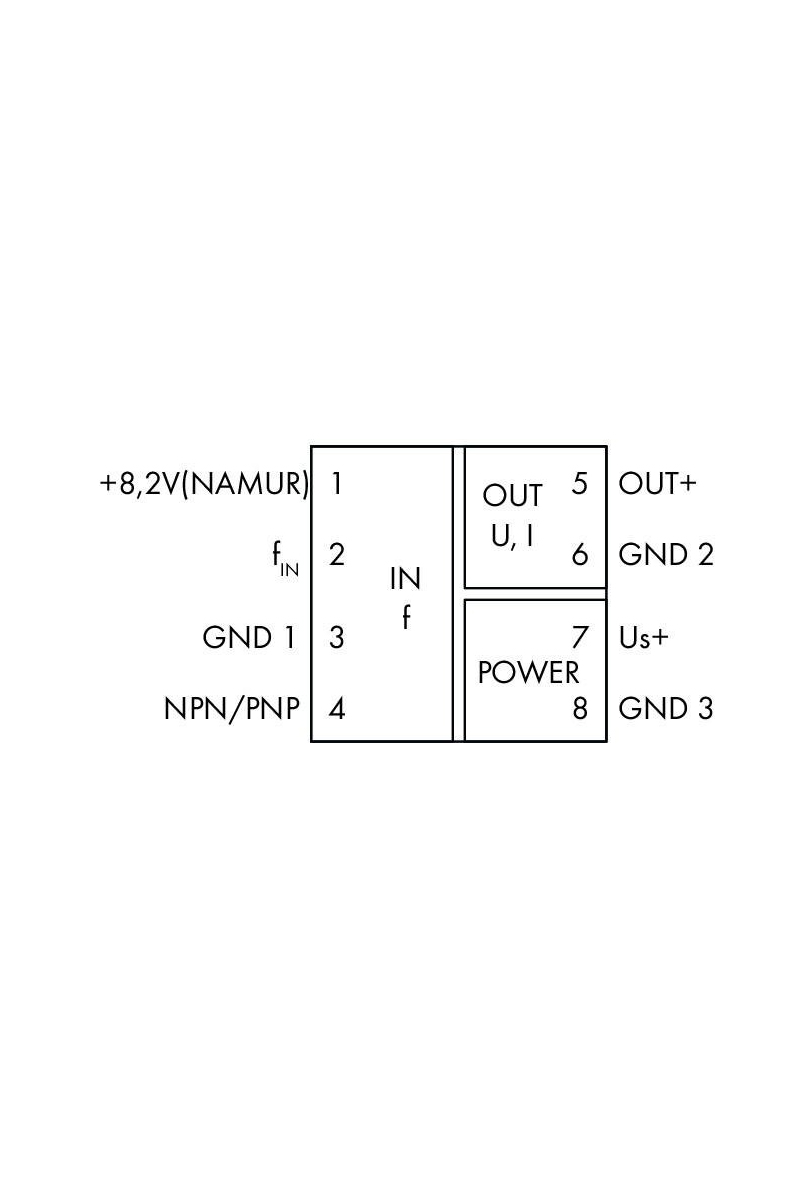

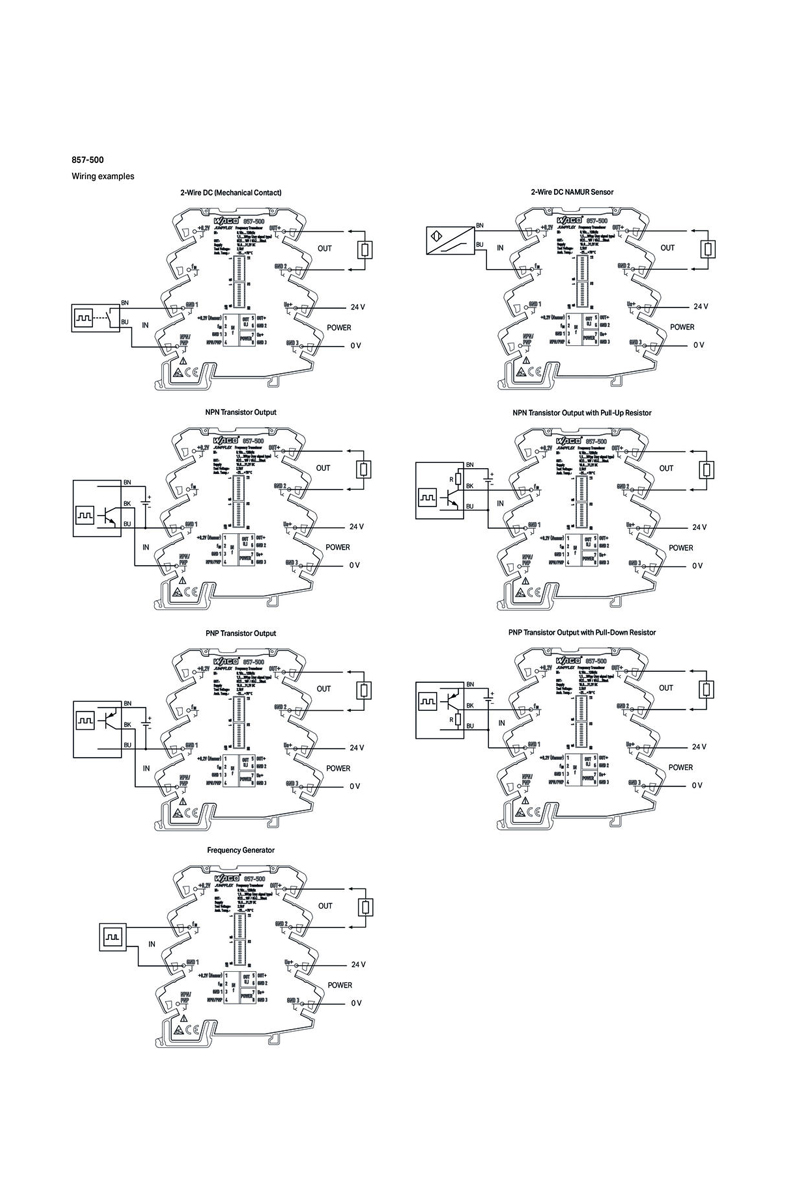

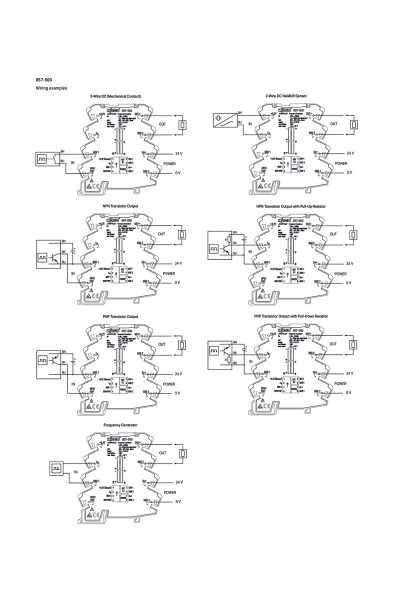

Giriş
Giriş sinyali tipi
:
Frequency generators
NAMUR sensors
NPN/PNP transistor outputs
Mechanical contact (dry contact)
Giriş - Sensör Tipi 1
Sensör Tipi 1
:
Frekans üretici
NPN / PNP Transistör, çekme veya aşağı çekiş dirençli çıkışları
Frekans Ölçüm Aralığı 1
:
0,1 Hz … 120 kHz
Min. Ölçüm Süresi 1
:
10 Hz
Sinyal Seviyesi
:
1,5 V, 10 V, 20 V (değiştirilebilir)
Maks. Giriş Gerilimi
:
± ± DC 31,2 V
Sinyal Formu
:
Herhangi
Kuplaj
:
AC/DC (AC 10 Hz'in üzerinde) (ayarlanabilir)
Giriş Direnci
:
10 kΩ
Giriş - Sensör Tipi 2
Sensör Tipi 2
:
DIN EN 50227'e göre NAMUR Sensör
Frekans Ölçüm Aralığı 2
:
0,1 Hz … 1 kHz
Nabız Uzunluğu 2
:
≥ 500 µs
Min. Ölçüm Süresi 2
:
10 Hz
Sensör Kaynağı
:
DC 8,2 V
Sinyal Akımı (0)
:
≤ 1,2 mA
Sinyal Akımı (1)
:
≥ 2,1 mA
Histerez
:
0,45 mA
Kısa Devre İzleme
:
≥ 4,7 mA
Kablo Kırılımı İzleme
:
≤ 0,2 mA
Giriş Direnci 2
:
≤ 600 Ω
Giriş - Sensör Tip 3
Sensör Tipi 3
:
NPN / PNP Transistör çıkışı Çekme veya aşağı çekiş direnci olmadan
Mekanik temas (kuru temas)
Frekans Ölçüm Aralığı 3
:
0,1 Hz … 20 kHz
Nabız Uzunluğu 3
:
≥ 25 µs
Min. Ölçüm Süresi 3
:
100 Hz
Açık Devre Voltajı
:
DC 5 V
NPN Artık Voltajı
:
≤ 1,5 V
PNP Anahtarlama Gerilimi
:
≥ 7,5 V (+ artık gerilim UCE sat)
Çıkış
Çıkış sinyal türü
:
Akım
Gerilim
Çıkış sinyali voltajı
:
0 … 5 V
1 … 5 V
0 … 10 V
2 … 10 V
Çıkış sinyali akımı
:
0 … 10 mA
2 … 10 mA
0 … 20 mA
4 … 20 mA
Yük Empedansı (Çıkış/Voltaj)
:
≥ 2 kΩ
Yük Empedansı (Çıkış/Akım)
:
≤ 600 Ω
Sinyal İşleme
Çevirme Süresi
:
Ölçüm (Gate) süresi ölçüm yöntemi (> 400 Hz): < 20 ms
Pals süresi ölçüm yöntemi (< 400 Hz): < 200 μs + T_{Döngü süresi}
Ölçüm Hatası
İletim hatası
:
≤ % 0.1 üst aralık değerinin
Sıcaklık Katsayısı
:
≤ %0,01 /K
Güç Kaynağı
Güç Kaynağı Türü
:
24 VDC
Nominal Besleme Gerilimi U_S
:
DC 24 V
Tedarik Voltaj Aralığı
:
±30 %
Tedarik Voltajında Mevcut Tüketim
:
≤ 40 mA
Güvenlik Ve Koruma
Koruma Sınıfı
:
IP20
Test Voltajı
Test voltajı (giriş / çıkış / besleme)
:
AC 2,5 kV; 50 Hz; 1 dakika
Bağlantı Verisi
Bağlantı Teknolojisi
:
CAGE CLAMP^® S
Tek Damarlı Boylar
:
0,08 … 2,5 mm² / 28 … 14 AWG
İnce Bükümlü Kablolar
:
0,34 … 2,5 mm² / 22 … 14 AWG
Sıyırma Uzunluğu
:
9 … 10 mm

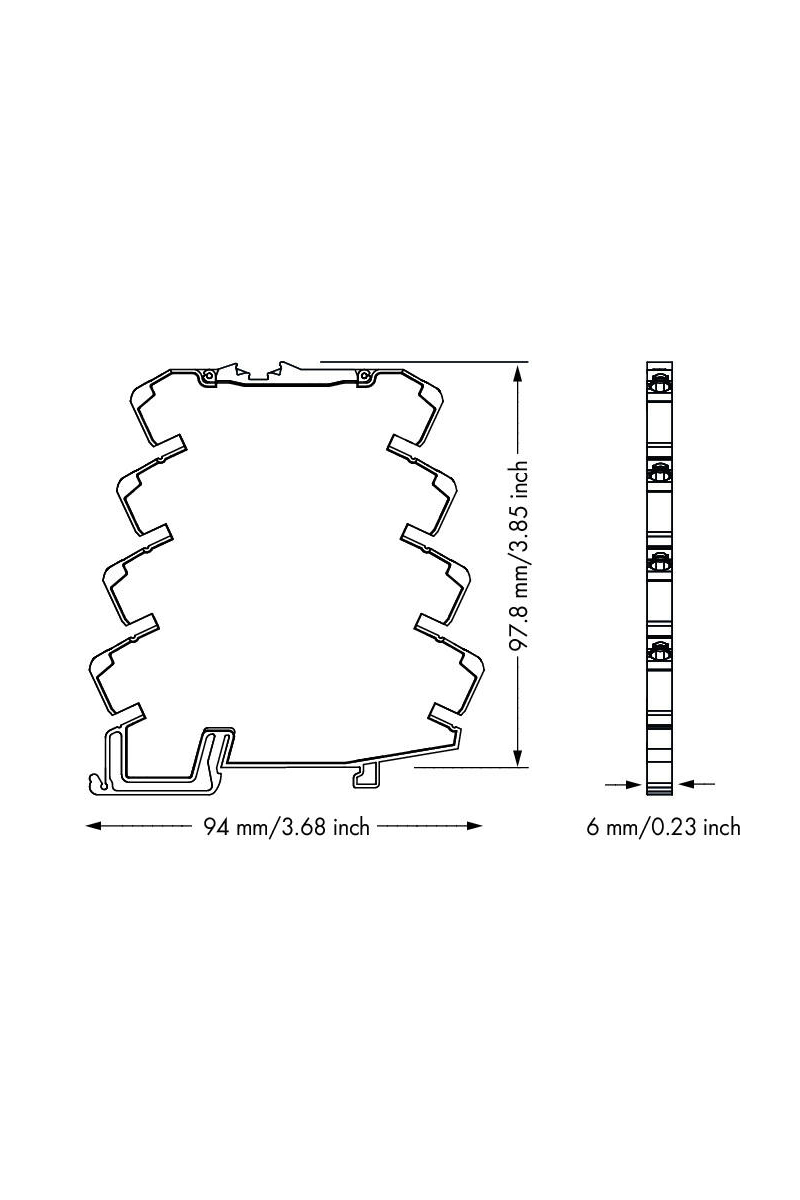

Geometrik Veriler
Genişlik
:
6 mm
Yükseklik
:
94 mm
Din-35 Rayının Üst Kenarından Uzunluk
:
97,8 mm
Mekanik Veriler
Montaj Tipi
:
DIN 35 Ray
Malzeme Verileri
Yangın Yükü
:
0,762 MJ
Ağırlık
:
36,2 g
Çevresel Gereklilikler
Çevreleyen Hava (Çalışma) Sıcaklığı
:
-25 … +70 °C
Çevreleyen Hava (Depolama) Sıcaklığı
:
-40 … +85 °C
Bağıl Nem
:
5 … 95 % (Yoğunlaşmaya İzin Verilmez)
Maks. Çalışma Yüksekliği
:
2000 m
Standartlar/Spesifikasyonlar
Uygunluk İşareti
:
CE
Standartlar/Spesifikasyonlar
:
EN 61373
