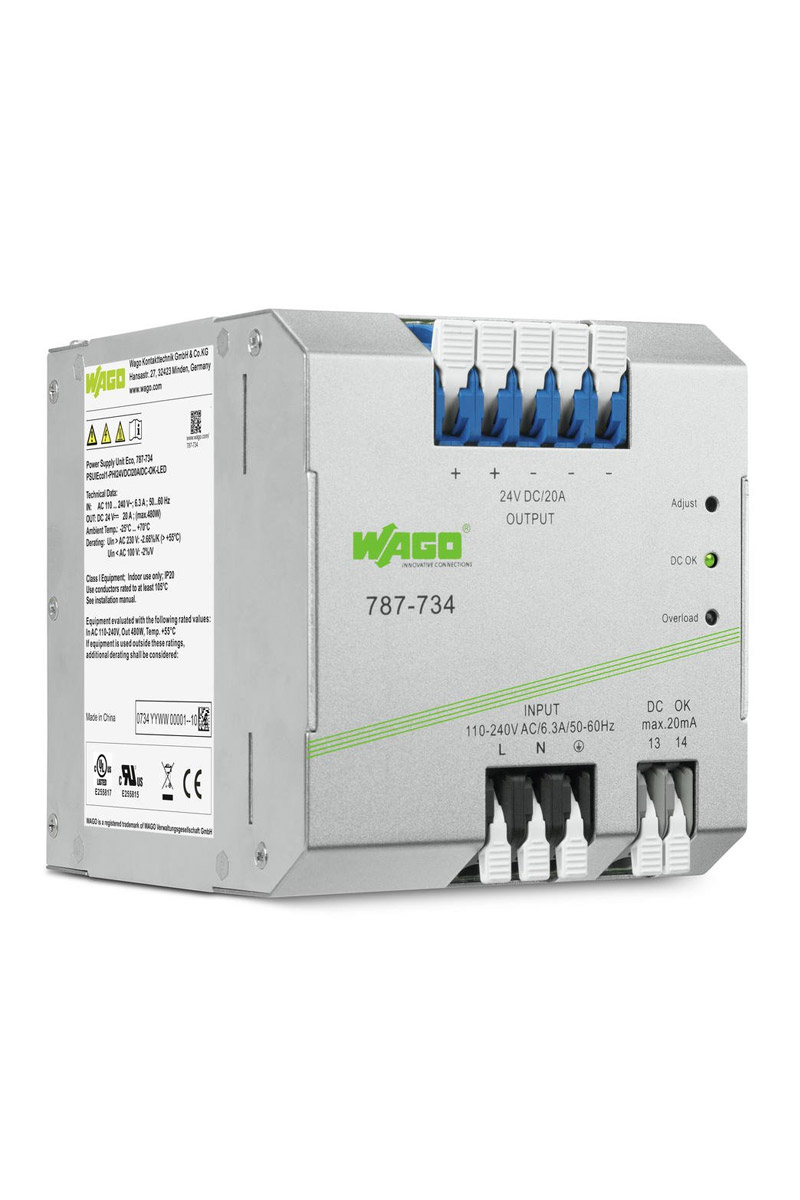

Wago 787-734 Giriş AC 90V 264V Çıkış DC 24V DC 20A Standart Epsitron Güç Kaynağı

Name: elektromarketim
Rating: 4.7 (177 reviews)

6.821,85 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Wago Genel Güç Kaynakları

Not: Bu ürünün garanti süresi 2 yıldır.
Teknik Veri
Giriş
Aşamalar
:
1
Nominal Giriş Voltajı U_{i nom}
:
1 x AC 110 … 240 V
Giriş Gerilimi Aralığı
:
1 x AC 85 … 264 V; DC 130 … 373 V
Nominal Şebeke Frekans Aralığı
:
47 … 63 Hz; 0 Hz
Giriş Akımı I_i
:
≤ 3 A (230 VAC)
≤ 6,3 A ( 115 VAC)
Deşarj Akımı
:
≤ 2 mA
Ani Akım
:
≤ 30 A
Güç faktörü
:
≥ 0,94 ( 230 VAC); ≥ 0,98 ( 115 VAC)
Güç Faktörü Düzeltme (PFC)
:
Aktif
Şebeke Arızası Tutma Süresi
:
≥ 20 ms (230 VAC)
Çıkış
Nominal Çıkış Voltajı U_{o nom}
:
DC 24 V (SELV)
Çıkış Voltajı Aralığı
:
DC 22 … 28 V (ayarlanabilir)
Fabrika Hazırlığı
:
DC 24 V
Nominal Çıkış Akımı I_{o nom}
:
20 A (24 VDC)
Nominal Çıkış Gücü
:
480 W
Ayar Doğruluğu
:
≤ 1 %
Artık dalgalanma
:
≤ 100 mV (tepe-tepe)
Aşırı Yük Davranışı
:
Sabit Güç (Aşırı YÜK Aralığında: 1,15 ... 1,4 x io)
Kısa Devre Durumunda Kapanma ve Otomatik Yeniden Başlama

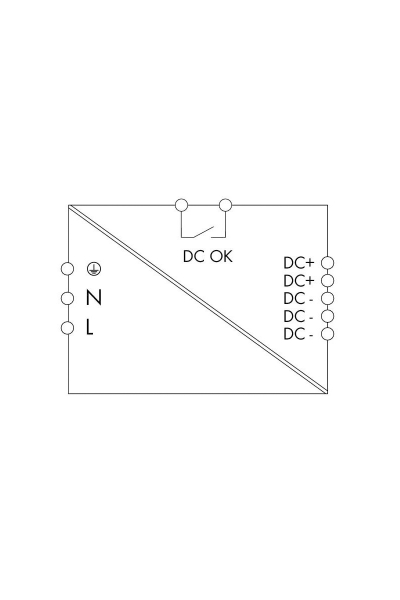

Sinyal Ve İletişim
Göstergeler
:
1 x LED DC Uygun (Yeşil)
1 x LED Aşırı Yüklenme (Kırmızı)
1 x Sinyal çıkışı DC Uygun (Açık kontak olarak optokuplör; Maks. 31,2 V, 20 mA)
Çalışma Göstergesi
:
LED Yeşil (24 V DC o.k.)
LED Kırmızı (Aşırı Yük)
LED Kırmızı (Aşırı Yük)
Verim/Güç Kayıpları
Güç Kaybı P_v
:
≤ 65 W (230 VAC; Nominal Yük)
Maks. Güç Kaybı P_{v max.}
:
107 W (110 VAC / 24 VDC; 23 A)
Yeterlilik
:
90 %
Sigorta Koruması
Dahili Sigorta
:
T 10 A / 250 V
Dış Sigorta (Gerekli)
:
DC giriş voltajı için harici bir DC sigortası gereklidir
Harici Sigorta
:
Devre kesiciler 10 A, 16 A
Karakteristik: B veya C
Güvenlik Ve Koruma
Yalıtım Voltajı (PRI-SEC)
:
DC 4,242 kV
İzolasyon voltajı (PRI-GND)
:
DC 2,2 kV
Yalıtım voltajı (SEC-GND)
:
DC 0,7 kV
Yalıtım voltajı (SEC-sinyal)
:
DC 0,7 kV
Koruma Sınıfı
:
I
Koruma Sınıfı
:
IP20
Koruma Tipi Hakkında Not
:
EN 60529'e göre
Geri Bildirim Voltajı
:
≤ DC 29 V
Aşırı Gerilim Kategorisi
:
II
Kirlilik Derecesi
:
2
Geçici Koruma, Birincil
:
Varistör
Kısa Devre Koruması
:
Evet
Yüksüz Emniyeti
:
Evet
Paralel Çalışma
:
Evet
Seri Bağlantı
:
Evet
MTBF
:
> 250000 Saat
Bağlantı Verisi
Bağlantı Türü (1)
:
Giriş/Sinyalleme
Bağlantı Teknolojisi
:
CAGE CLAMP^® S
Tek Damarlı Boylar
:
0,5 … 6 mm² / 20 … 10 AWG
İnce Bükümlü Kablolar
:
0,5 … 6 mm² / 20 … 10 AWG
Sıyırma Uzunluğu
:
11 … 12 mm
Bağlantı Tipi (2)
:
Çıkış
Bağlantı Tipi 2
:
Push-in CAGE CLAMP^®
Tek Damarlı, Bağlanabilir
:
1,5 … 16 mm² / 16 … 6 AWG
İnce Bükümlü, Bağlanabilir
:
1,5 … 16 mm² / 16 … 6 AWG
Sıyırma Uzunluğu
:
12 … 13 mm
Geometrik Veriler
Genişlik
:
115 mm
Yükseklik
:
136 mm
Din-35 Rayının Üst Kenarından Uzunluk
:
144 mm
Mekanik Veriler
Montaj Tipi
:
DIN 35 Ray
Malzeme Verileri
Ağırlık
:
2120 g
Çevresel Gereklilikler
Çevreleyen Hava (Çalışma) Sıcaklığı
:
-25 … +70 °C
Çevreleyen Hava (Depolama) Sıcaklığı
:
-25 … +85 °C
Bağıl Nem
:
≤ 95% (Yoğunlaşmaya İzin Verilmez)
Kapasite Düşüşü
:
Kullanma Kılavuzuna Bakınız
Standartlar/Spesifikasyonlar
Uygunluk İşareti
:
CE
Standartlar/Spesifikasyonlar
:
EN 62368-1
EN 61204-3
EN 61000-6-2
EN 61000-6-3
UL 60950-1
UL 508
