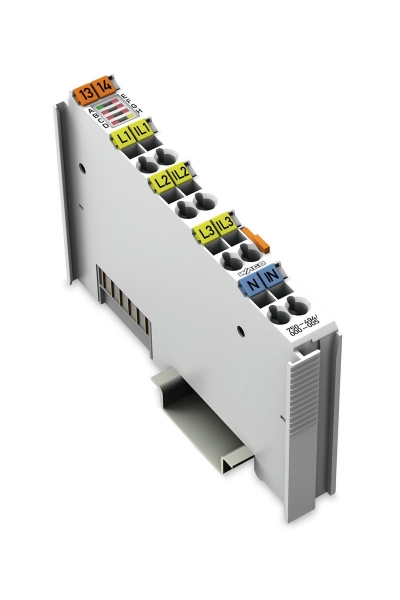

Wago 750-494/000-005 1-20.000A 3 Faz Enerji Analizörü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Wago Enerji Analizörü
Not: Bu ürünün garanti süresi 2 yıldır.
Teknik VeriÖlçüm Girişlerinin Sayısı:6 (3 voltaj ölçüm girişi *, 3 akım ölçüm girişi *)
* DC ölçümü için sadece 2 voltaj / akım ölçüm girişi kullanılabilir!Sinyal Tipi:Güç ölçümüSinyal Şekli:Her türlü periyodik sinyal (Maks. frekansı dikkate alarak)Çözünürlük [Bit]:24 bitsBit Genişliği:2 x 128-bit veri
2 x 64-bit kontrol/durumGiriş Direnci Gerilim Yolu (Tip.):1072 kΩGiriş Direnci Akım Yolu (Tip.):15 kΩÖlçüm Hataları İçin Referans:AC Akım/GerilimÖlçüm Hatası, Referans Sıcaklığı:25 °CÖlçüm Hatası, Sapma Maks. (Ölçüm Aralığı Son Değerinden):0,5 %Ölçüm Hataları İçin Referans (2):AC Akım/Gerilim; DC Ölçümü (Sadece 2 Kanal)Ölçüm Hatası , Referans Sıcaklığı (2):25 °CÖlçüm Hatası, Sapma Maks. Ölçüm Aralığı Son Değeri (2):1 %Ölçüm Akımı (Maks.):harici şöntler üzerinden 1 … 20,000 A (DIN 43703, DIN EN 60051 (50 … 300 mV))Ölçme Çevrim Süresi:Aritmetik ortalama değer için ayarlanabilir
Min_Maks_DeğerlerFrekans Aralığı, Güç Kaynağı Frekansı:45 … 65 HzFrekans Aralığı, Harmonik Analizi:0 … 3300 HzÇalışma Frekansı:15,9 kHzAnma Gerilimi:VLN= 277 V AC/DC; VLL= 480 V ACÖlçülen Değerler:Hat-hat gerilimi
Çıkış gücü
Enerji
Güç faktörleri
Şebeke frekansı
Harmonik analizi (41. harmoniğe kadar)
THDÖlçme Prosedürü:Hakiki RMS ölçümüSistem Kaynağı Voltajı:5 VDC; veri kişileri aracılığıylaMevcut Tüketim, Sistem Kaynağı (5 V):100 mAİzolasyon:4 kV sistem/alanBağlantı VerisiBağlantı Teknolojisi: Giriş- / Çıkışlar:8 x CAGE CLAMP®Bağlantı Türü (1):Girişler/ÇıkışlarTek Damarlı Boylar:0,08 … 2,5 mm² / 28 … 14 AWGİnce Bükümlü Kablolar:0,08 … 2,5 mm² / 28 … 14 AWGSıyırma Uzunluğu:8 … 9 mmGeometrik VerilerMekanik VerilerMalzeme VerileriÇevresel Gereklilikler -
