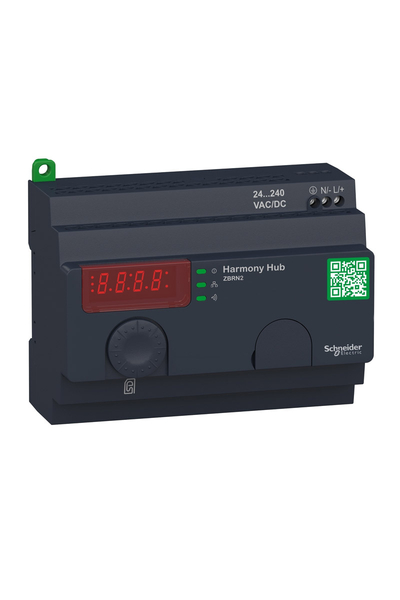

Schneider ZBRN2 Harmony Hub kablosuz/Seri Hat Ağ Erişim Noktası

Harmony

Harmony Hub wireless/Serial Line gateway

ZBRN2

Modbus istemci uygulaması

Entegre

2405…2480 MHz

< 30 msn

24...240 V AC/DC 50/60 Hz - 10...10 %

10 ms

4 W AC/DC

15 W

750 VA

50...60 Hz +/- 10 %

16 A GB2 devre kesici

Herhangi bir konum

35 mm simetrik DIN rayı 'e uygunEN/IEC 60715
Montaj plakası

1 iletken kablosu 0,2…4 mm² - AWG 24...AWG 12 - katı - kablo uçsuz 'e uygunIEC 60947-1
2 iletken kablosu 0,2…1,5 mm² - AWG 24...AWG 16 - katı - kablo uçsuz 'e uygunIEC 60947-1
1 iletken kablosu 0,2…0,75 mm² - AWG 24...AWG 14 - esnek - Kablo uçlu 'e uygunIEC 60947-1
2 iletken kablosu 0,2…2,5 mm² - AWG 24...AWG 18 - esnek - Kablo uçlu 'e uygunIEC 60947-1

Kendiliğinden sönen plastik

1 LED yeşil için güç AÇIK
1 LED sarı için haberleşme ağı
5 LED kırmızı için fonksiyon modu
1 LED yeşil ve sarı için alınan sinyal

1,5 kV 50 Hz 'e uygunEN/IEC 60947-5-1

4 kV

1 kV diferansiyel mod 'e uygunIEC 61000-4-5
2 kV ortak mod 'e uygunIEC 61000-4-5

122 mm

90 mm

60 mm

0,27 kg

0 dBi

1 yalıtımlı seri bağlantı paralel 2 x RJ45 Modbus Seri hat bağımlı Modbus slave RTU taban bandında asenkron RS485, yarım duplex, 1,2...115,2 kbaud, 2 bükülmüş ekranlı çift

SD kart

Zincir bağlantı veya tap bağlantısı ile bağlı cihazlar

7 veya 8 bit, 1 veya 2 durdurma biti

Yok
Çift
Tek
