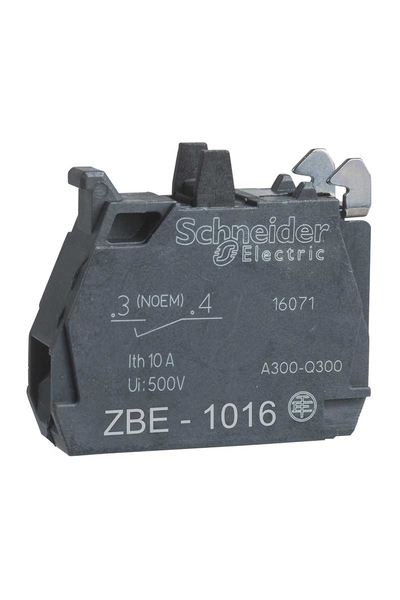

Schneider ZBE1016 22mm Başlık için 1NA Tek Kontak Bloğu

Harmony XB4
Harmony XB5

Kontak bloğu

ZBE

5

IP20 'e uygun IEC 60529

Yavaş kesen

Tek

Düşük güç anahtarlama kontakları

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1

0,012 kg

1 NA

Olmadan

2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)

2,3 N Elektrik durumu değişimi YOK

10000000 döngü

Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Altın görünümlü (Ag/Ni/Au) kontaklar

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN 60947-1

6 kV 'e uygunEN 60947-1

1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C

Ön montaj

C1 (miktar <= 9)
C2 (miktar <= 7)
C3 (miktar <= 6)
C4 (miktar <= 4)
C5 (miktar <= 5)
C6 (miktar <= 3)
C7 (miktar <= 4)
C8 (miktar <= 2)
C9 (miktar <= 3)
C12 (miktar <= 6)
M1 (miktar <= 6)
M2 (miktar <= 4)
M3 (miktar <= 4)
M5 (miktar <= 2)
M6 (miktar <= 2)
M7 (miktar <= 6)
M8 (miktar <= 4)
M9 (miktar <= 2)
SF1 (miktar <= 3)
SF2 (miktar <= 2)
MF1 (miktar <= 2)
MF2 (miktar <= 2)
C10 (miktar <= 2)
M4 (miktar <= 2)
C13 (miktar <= 1)
