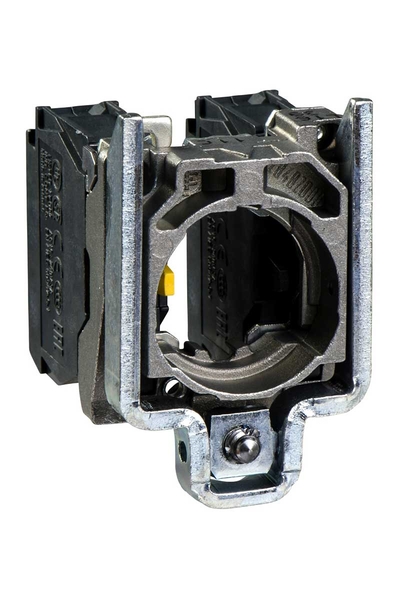

Schneider ZB4BZ106 1NA+1NK Gövde/Sabitleme Bilezikli Tek Kontak Bloğu

Harmony XB4

Eksiksiz gövde/kontak tertibatı

ZB4

Zamak

1

1 NA + 1 NK

Çakışan
Yavaş kesen

Tek

Sabitleme bileziği
Gövde

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1

30 mm

47 mm

37 mm

(11-12)NC

0,062 kg

Kademeli kontaklar

Ile 'e uygunEN/IEC 60947-5-1 ek K

1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)

0,05 N.m Elektrik durumu değişimi YOK

5000000 döngü

Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Gümüş alaşım (Ag/Ni)

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN 60947-1

6 kV 'e uygunEN 60947-1

10000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
10000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
10000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
10000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
10000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
