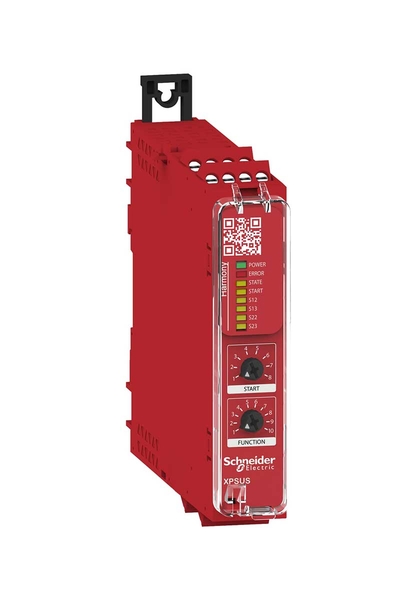

Schneider XPSUS12AP 2xXpsuaf 24V AC/DC Vidalı Cat.4 Güvenlik Modülü

Harmony Safety Automation

Güvenlik modülü

XPSUS

Çift el kontrol istasyonlarının elektrikli izlenmesi için
Monitoring antivalent contacts
For emergency stop, guard and light curtain monitoring
Anahtar izlemenin etkinleştirilmesi için

2 NK kontak ile acil durdurma düğmesi
1 veya 2 limit anahtarlı koruma izleme
Monitoring 2 PNP sensors
Manyetik anahtar izleme
Işık perdesi izleme
RFID switch
Elektriğe hassas koruma ekipmanının (ESPE) izlenmesi
Enabling switch monitoring
Yakınlık sensörü izleme
Çift el kontrol istasyonu izleme

PL e/kategori 4 değerine erişebilir 'e uygunISO 13849-1
SILCL 3'e erişebilir 'e uygunIEC 62061
SIL 3'e erişebilir 'e uygunIEC 61508

NC Çifti
PNP Çifti
Antivalent Çifti
OSSD Çifti

Çıkarılabilir vidalı terminal bloğu, 0,2...2,5 mm² katı veya esnek
Çıkarılabilir vidalı terminal bloğu, 0,25...2,5 mm² halkalı ve esnek tekli iletken
Çıkarılabilir vidalı terminal bloğu, 0,2...1,5 mm² katı veya esnek twin conductor
Çıkarılabilir vidalı terminal bloğu, 2 x 0.25...1 mm² halkalı ve esnek without cable end, with bezel
Çıkarılabilir vidalı terminal bloğu, 2 x 0.5...1.5 mm² halkalı ve esnek kablo uçlu, şevli

24 V AC - 15...10 %
24 V DC - 20...20 %

0,5 sn
2 s
4 sn

2 W 24 V DC

5,0 VA 24 V AC 50/60 Hz

2 NA

2

500 Ohm

Normally closed circuit 'e uygunISO 14119
XC limit anahtarı 'e uygunISO 14119
Mekanik sensör 'e uygunISO 14119
Normally closed circuit 'e uygunISO 13850
Antivalent pair 'e uygunISO 14119
OSSD pair 'e uygunIEC 61496-1-2
Çift el kontrol 'e uygunEN 574/ISO 13851-III A
Çift el kontrol 'e uygunEN 574/ISO 13851-III C
3 telli yakınlık sensörleri PNP

5 A AC-1
3 A AC-15
5 A DC-1
3 A DC-13
3 A AC-1
1 A AC-15
3 A DC-1
1 A DC-13

Z1 yarı iletken darbeli kontrol çıkışı, 20 mA

8 A

10 A gG için NA röle çıkış devresi 'e uygunIEC 60947-1

10 mA için röle çıkışı

12 V için röle çıkışı

20 ms

250 V (kirlilik derecesi 2) 'e uygunEN/IEC 60947-1

Güç AÇIK: LED (yeşil)
Hata: LED (kırmızı)
Safety output status: LED (sarı)
Start input: LED (sarı)
Safety input S12: LED (sarı)
Safety input S13: LED (sarı)
Safety input S22: LED (sarı)
Safety input S23: LED (sarı)

35 mm simetrik DIN rayı

120 mm

100 mm

22,5 mm

0,200 kg
