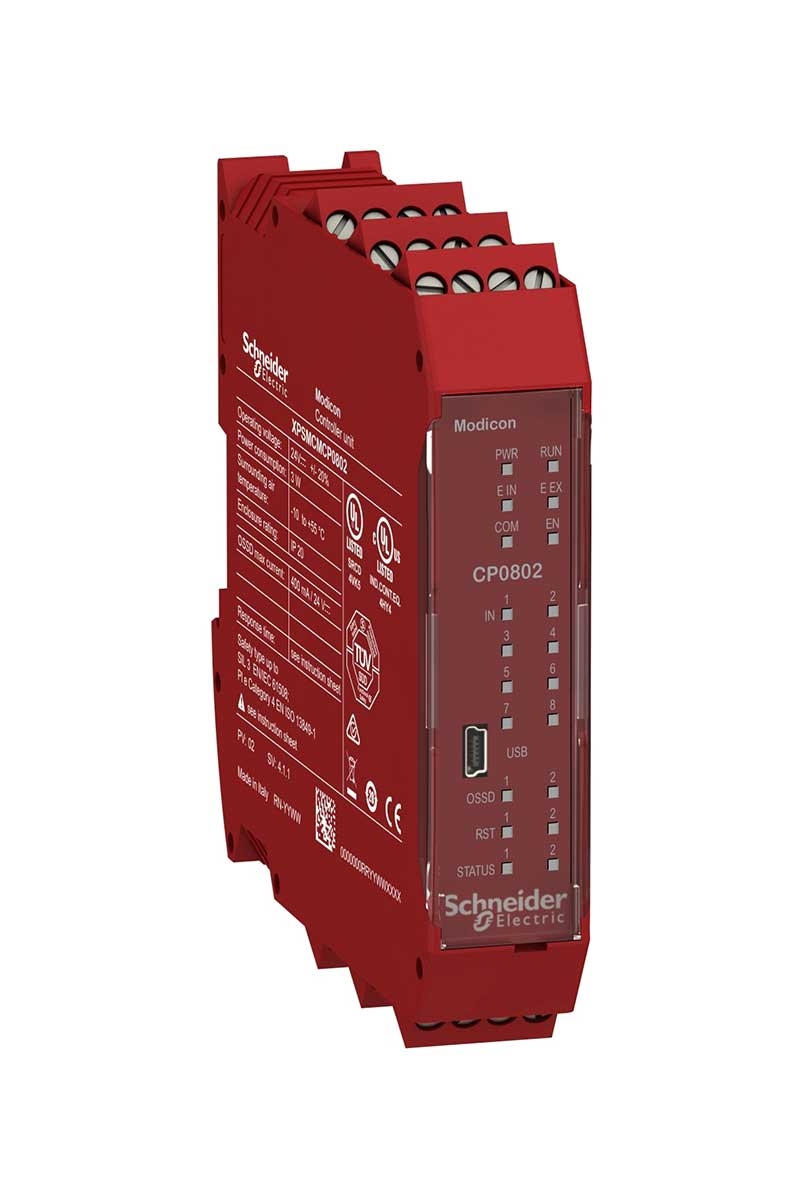

Schneider XPSMCMCP0802 8 Girişli 2 Çıkışlı Kontrolör

Modicon güvenlik otomasyonu

XPSMCM

Vidalı terminal

24 V - 20...20 % DC

8 dijital için giriş bağlantısı
2 dijital için interlock start/restart or external device monitoring

2 Güvenlik Çıkışları OSSD için Kontaktör /Sürücü Bağlantısı
4 Test için Hat Kontrol Çıkışları
2 Ayarlanabilir Hata Bulma Bağlantısı

24 V

400 mA

400 mA

Güvenlik girişi
PNP

PNP

Acil durdurma 'e uygunEN/ISO 13850
Guard monitoring 'e uygunEN/ISO 14119
Enabling switch monitoring 'e uygunEN/IEC 60947-5-1
Işık perdesi izleme 'e uygunEN/IEC 61496-1
Ayak anahtarı izleme 'e uygunEN/IEC 60947-5-1
Manyetik anahtar izleme 'e uygunEN/ISO 14119
Çift el kontrol 'e uygunEN 574
Güvenlik matı izleme 'e uygunEN/ISO 14119
Enabling switch monitoring 'e uygunEN 61326-1
Işık perdelerinin sessiz fonksiyonu 'e uygunEN/IEC 60947-5-1
Counter functions 'e uygunEN/IEC 61800-5-2
Speed monitoring 'e uygunEN/IEC 61800-5-2

< 0,5 msn

3 W

14ile 128 ayrık çıkış(lar) için giriş
14ile 16 ayrık çıkış(lar) için çıkış

SD kart (opsiyonel)

30 mH

0,82 µF

Kategori 4'e erişebilir 'e uygunEN/ISO 13849-1
PL = e değerine erişebilir 'e uygunEN/ISO 13849-1
Tip 4 'e uygunEN/IEC 61496-1
SILCL 3 'e uygunIEC 62061

CE

1 LED yeşilile PWR isaret için güç AÇIK
1 LED yeşilile RUN isaret için RUN (durum)
1 LED kırmızıile E IN isaret için internal error
1 LED kırmızıile E EX isaret için external error
1 LED turuncuile COM isaret için haberleşme
1 LED maviile EN isaret için master enable
8 LED sarıile IN isaret için giriş durumu
2 LED yeşil/kırmızıile OUT isaret için çıkış durumu
2 LED sarıile RST isaret için sinyali yeniden başlatma
2 LED sarıile STATUS isaret için çıkış kanalı

0,2…1,5 mm² - AWG 24...AWG 16 esnek kablokablo uçsuz
0,2…2,5 mm² - AWG 24...AWG 14 esnek kablokablo uçsuz
0,25…1 mm² - AWG 23...AWG 18 esnek kablokablo uçlu, şevsiz
0,25…2,5 mm² - AWG 23...AWG 14 esnek kablokablo uçlu, şevli
0,25…1,5 mm² - AWG 23...AWG 16 esnek kablokablo uçlu, şevsiz
0,5…1,5 mm² - AWG 20...AWG 16 esnek kablokablo uçlu, çift şevli
0,2…1 mm² - AWG 24...AWG 18 katı kablokablo uçsuz
0,2…2,5 mm² - AWG 24...AWG 14 katı kablokablo uçsuz

Omega 35 mm DIN rayı 'e uygunEN 50022

114,5 mm

99 mm

22,5 mm

0,25 kg
