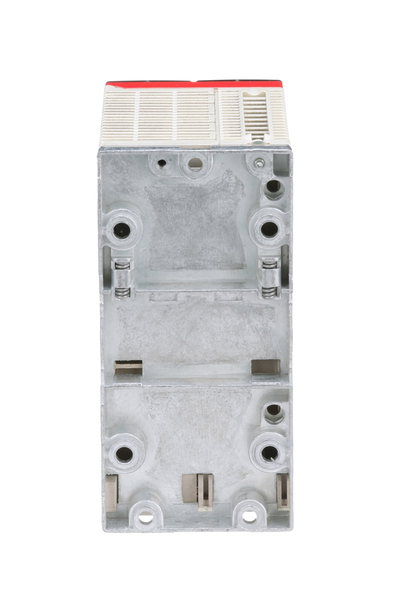

Schneider XPSMC16Z Xps-Mc 24V DC 16 Girişli Güvenlik Kontrolörü

Preventa Güvenlik otomasyonu

Yapılandırılabilir güvenlik kontrolörü

XPSMC

Yapılandırılabilir

EN 574/ISO 13851
EN 1760-1/ISO 13856-1
EN/IEC 61496-1
EN/IEC 60204-1
IEC 61508
EN/IEC 60947-5-1
EN 954-1/EN/ISO 13849-1

TÜV
UL
CSA

24 V DC - 20...20 %

16

Modbusile 1 RJ45 portlar, seri bağlantı, aktarim hizi: 1200 bps, 2400 bps, 4800 bps, 9600 bps or 19200 bps

PL e/kategori 4 değerine erişebilir 'e uygunEN 954-1/EN/ISO 13849-1
SIL 3'e erişebilir 'e uygunIEC 61508

Doğrusal preslerde hidrolik valflerin dinamik izlenmesi
Eksantrik basınç
Acil durdurma izlm, zaman gecikmesi ile veya olmadan, 1 veya 2 kanallı kablolama
Anahtar izlemenin etkinleştirilmesi, 2 veya 3 kontak
Ayak anahtarı izleme
Enjeksiyon presleri ve üfleme makineleri için parmaklık izleme
1 veya 2 limit anahtarlı koruma izleme
Hidrolik pres
Manyetik anahtar izleme
Eksantrik preslerde üst ölü noktada güvenli duruşun izlenmesi
Işık perdelerinin sessiz fonksiyonu
Konum selektörü
Güvenlik matı izleme
Güvenlik zaman gecikmeleri
Şaft/zincir kesme monitörü
Sıfır hız algılama
Işık perdesi izleme kategori 4 'e uygunEN/IEC 61496
Çift el kontrol kategori 3 'e uygunEN 574/ISO 13851

Seçilen konfigürasyona bağlıdır

12 W

Harici sigorta 16 A

28.8 V

100 Ohm <2000 m

2 röle, 2 NA kontak (4 NA toplam) devre(ler)
Solid state, 6 devre(ler), gerilimsiz

180 VA bekleme AC-15 C300 röle çıkışı
1800 VA kalkış AC-15 C300 röle çıkışı

2 A -de 24 V için statik çıkış devresi
1,5 A -de 24 V (DC-13) zaman sabiti: 50 ms için röle çıkışı

Her iki çıkış için de 4 A eşzamanlı
1 çıkış için 6 A ve diğer çıkış için 2 A için röle çıkışı

16 A için röle çıkışı
6,5 A için statik çıkış devresi

16 A gL için güç besleme
4 A gL için röle çıkışı
6 A hızlı çalışan için röle çıkışı

10 mA için röle çıkışı

17 V için röle çıkışı

Yapılandırılabilir: 20 msn veya 30 msn yazılım XPSMCWIN ile

300 V (kirlilik derecesi 2) 'e uygunIEC 60647-5-1, DIN VDE 0110 bölüm 1

4 kV asiri gerilim kategorisi III 'e uygunIEC 60647-5-1, DIN VDE 0110 bölüm 1

Slave

1…247 için Modbus

Çift için Modbus
Yok için Modbus
Tek için Modbus

1 başlatma biti/8 veri biti
1 durdurma biti çift veya tek
2 durdurma biti parite olmadan
RTU (Uzak Terminal Birimi) modu

01: 8-bit çıkış verisi/32-bit giriş verisi
02: 32-bit giriş verisi/8-bit çıkış verisi
03: bilgi ve hatalar

30 LED

Montaj plakası

153 mm

151,5 mm

74 mm

0,82 kg
