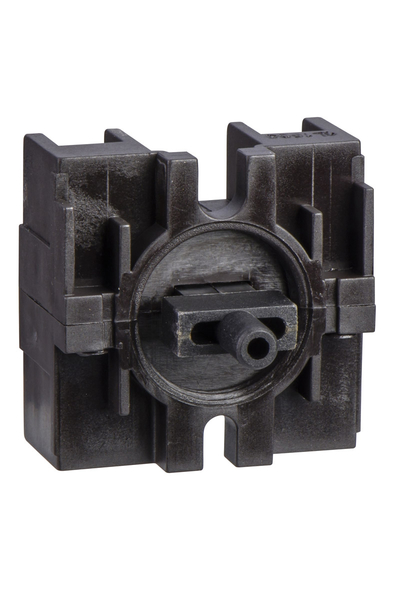

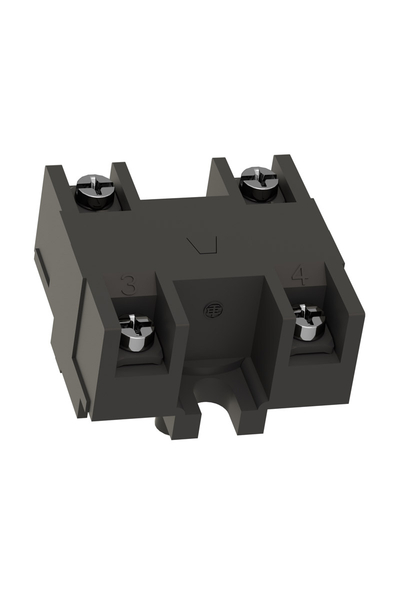

Schneider XESB2011 1AK Yaylı Dönüş Kontak Bloğu

Harmony XAC

Kontak bloğu

XESB

Kontrol devresi

Tek hız

Tek

Yaylı kurma

XACM
XACB
XAB91...

Mekanik kilitleme olmadan

Ön montaj

Ani hareketli

Vida kelepçesi terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz
Vida kelepçesi terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz

1000000 döngü

A300 AC-15, Ue = 240 V, Ie = 3 A 'e uygun IEC 60947-5-1 ek A
Q300 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygun IEC 60947-5-1 ek A

10 A

500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1

6 kV 'e uygunIEC 60947-1

25 MOhm

25 N
15 N

10 A sigorta koruma tarafindan kartuş sigorta tip gG

140 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
140 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
95 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C

100 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)
450 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 127 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)
50 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)
750 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 230 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)

(3-4-1-2)OF

(13-14)NA
(11-12)NK
