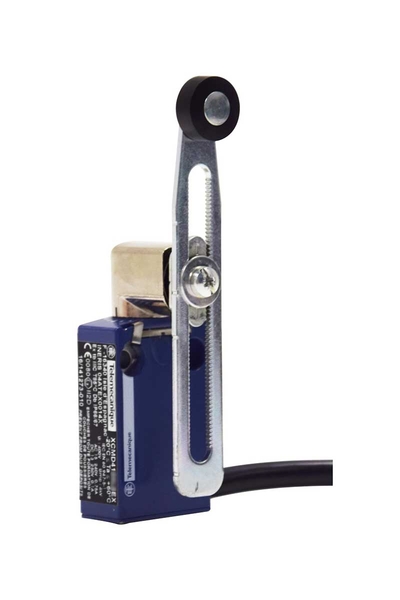

Yaylı dönüş makara manivelası thermoplastik değişken uzunluk
Anahtar çalıştırma
:
30° kam aracılığıyla
Yaklaşım tipi
:
Yanal yaklaşım, 2 yön
Elektrikli bağlantı
:
Sabit kablo
Kutupların sayısı
:
4
Kontak tipi ve düzenleme
:
2 x (1 NK + 1 NA)
Kontak yalıtım biçimi
:
Zb
Kontak işlemi
:
Ani hareketli
Adımların sayısı
:
1
Minimum açma torku
:
0,1 N.m
Maksimum çalıştırma hızı
:
1,5 m/s
IP koruma derecesi
:
IP66 'e uygun IEC 60529 IP67 'e uygun IEC 60529
Tamamlayıcı Özellikler
Gövde malzemesi
:
Zamak
Başlık malzemesi
:
Zamak
Kablo uzunluğu
:
5 m
Kablo düzenleme
:
9 x 0,34 mm²
Tel yalıtım malzemesi
:
PvR
Pozitif açıklık minimum torku
:
0,5 N.m
Minimum çalıştırma hızı
:
0,01 m/dk
[Ithe] klasik muhafazalı termik akım
:
3 A AC
[Ui] nominal yalıtım voltajı
:
300 V 'e uygunUL 508 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-1 300 V 'e uygunCSA C22.2 No 14
Terminallerde maksimum direnç
:
25 MOhm 'e uygun IEC 60255-7 kategori 3
[Uimp] nominal darbe dayanım voltajı
:
4 kV 'e uygunIEC 60664 4 kV 'e uygunIEC 60947-1
Kisa devre korumasi
:
6 A kartuş sigorta, tip gG
Elektrik dayanıklılığı
:
5000000 cycles, DC-13, endüktif yük tipi, 24 V, 3 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 48 V, 2 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 1 W, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5, DC 'e uygunIEC 60947-5-1 ek C
Mekanik dayanıklılık
:
10000000 döngü
İşaretleme
:
II2 D-Ex tb IIIC T85°C Db IP66/67
Genişlik
:
30 mm
Yükseklik
:
50 mm
Derinlik
:
16 mm
Ortam Koşulları
Darbe dayanımı
:
25 gn için 18 ms 'e uygunIEC 60068-2-27
Titreşim direnci
:
5 gn (f= 10…500 Hz) 'e uygun IEC 60068-2-6
Elektrik çarpmasına karşı koruma sınıfı
:
Sınıf I 'e uygunIEC 61140 Sınıf I 'e uygunNF C 20-030
