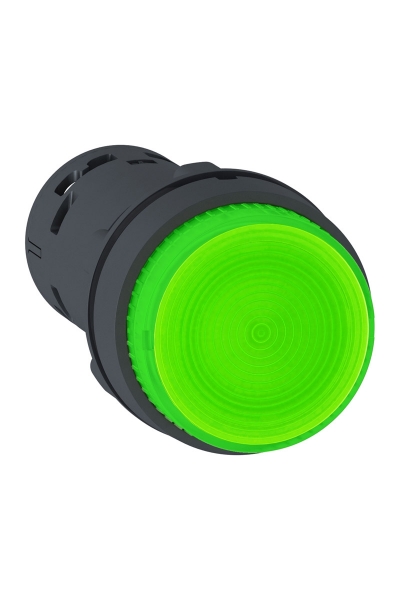

CAD genel genişliği
:
29 mm
CAD genel yüksekliği
:
29 mm
CAD genel derinliği
:
57,5 mm
Terminallerin açıklaması ISO n°1
:
(13-14)NO
Cihaz montajı
:
Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1
Sabitleme merkezi
:
>= 30 x 40 mm (destek paneli) metal 1…6 mm
>= 30 x 40 mm (destek paneli) plastik 2…6 mm
Sabitleme modu
:
Sabitleme somunu baş altı: 2…2,4 N.m
Kontak işlemi
:
Yavaş kesen
Pozitif açıklık
:
Ile (yalnızca NA)
Mekanik dayanıklılık
:
300000 cycles
Sıkma torku
:
0,8…1,2 N.m 'e uygunEN 60947-1
Vida başının şekli
:
Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Kisa devre korumasi
:
4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı
:
250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1
[Uimp] nominal darbe dayanım voltajı
:
4 kV 'e uygunEN/IEC 60947-1
[Ie] nominal çalışma akımı
:
0,1 A -de 250 V, DC-13, R300 'e uygunEN/IEC 60947-5-1
0,22 A -de 125 V, DC-13, R300 'e uygunEN/IEC 60947-5-1
0,3 A -de 240 V, AC-14, D300 'e uygunEN/IEC 60947-5-1
0,6 A -de 120 V, AC-14, D300 'e uygunEN/IEC 60947-5-1
Elektrik dayanıklılığı
:
1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
Elektrik güvenilirliği IEC 60947-5-4
:
Λ <= 10exp(-6) -de 17 V ve 5 mA 'e uygunEN/IEC 60947-5-4
Besleme gerilimi limitleri
:
19,2…30 V DC
21,6…26,4 V AC
Hizmet ömrü
:
70000 h nominal gerilimde ve 25 °C
