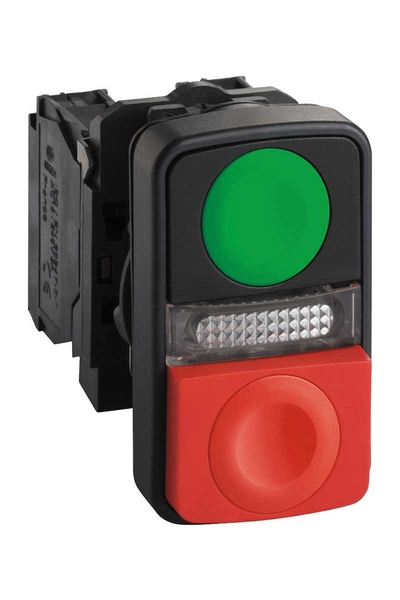

Schneider XB5AW73731G5 1NA+1NK 120V Sıva Altı Çıkık Işıklı Yeşil-Kırmızı Buton

Harmony XB5

Işıklı çift başlı yaylı buton

XB5

Koyu gri plastik

Plastik

22 mm

Dikdörtgen

Yaylı kurma

1 sıva altı - 1 çıkık Buton - 1 merkezi pilot ışığı

Yeşil ''G'' - kırmızı ''Ç''

1 NA + 1 NK

Yavaş kesen

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
Yaylı terminaller, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Yaylı terminaller, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1

Korumalı LED

Entegre LED

110...120 V AC -de 50/60 Hz

50 mm

30 mm

59 mm

(11-12)NC
(13-14)NO

0,066 kg

7000000 Pa -de 55 °C, mesafe: 0,1 m

Yeşil, kırmızı veya siyah başlıklarda beyaz işaret
Beyaz başlıklarda siyah işaret

Yeşil sıva altı, I (beyaz)
Kırmızı çıkık, O (beyaz)

Standart kontaklar

Ile 'e uygunEN/IEC 60947-5-1 ek K

1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)

3,5 N NK değişimi elektrik durumu
3,8 N Elektrik durumu değişimi YOK

1000000 döngü

Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Gümüş alaşım (Ag/Ni)

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN 60947-1

6 kV 'e uygunEN 60947-1

1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C

Sabit

Sarı

94…132 V AC

14 mA

100000 yr nominal gerilimde ve 25 °C

1 kV 'e uygunIEC 61000-4-5

Açılı
