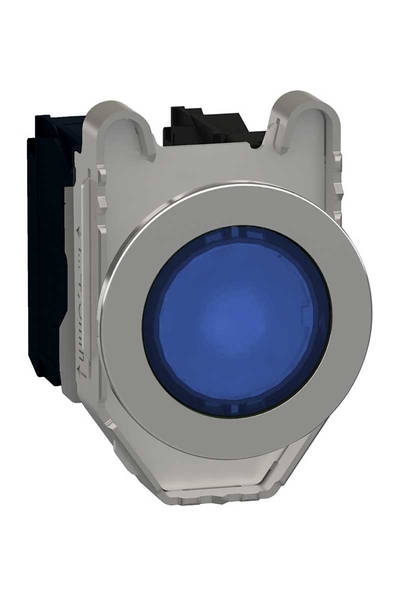

Schneider XB4FW36B5 24VAC/DC 1NA+1NK Mavi Gömülü Işıklı Yaylı Led Kumanda Butonu

Harmony XB4

Işıklı buton

XB4F

Krom kaplı metal

Zamak

30,5 mm

1

Yuvarlak

Yaylı kurma

Mavi sıva altı

Daz lens ile

1 NA + 1 NK

Yavaş kesen

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1

Entegre LED

24 V AC/DC -de 50/60 Hz

47 mm

36,6 mm

55 mm

(13-14)NO
(21-22)NC

0,132 kg

7000000 Pa -de 55 °C, mesafe: 0,1 m

Vidalarla tavsiye edilen tork: 0,8 N.m

Standart kontaklar

Ile 'e uygunEN/IEC 60947-5-1 ek K

1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)

3,5 N NK değişimi elektrik durumu
3,8 N

10000000 döngü

Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Gümüş alaşım (Ag/Ni)

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1

6 kV 'e uygunEN/IEC 60947-1

1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C

Sabit

18 mA

100000 h nominal gerilimde ve 25 °C

1 kV 'e uygunIEC 61000-4-5

19,2…30 V DC
21,6…26,4 V AC

Açılı
