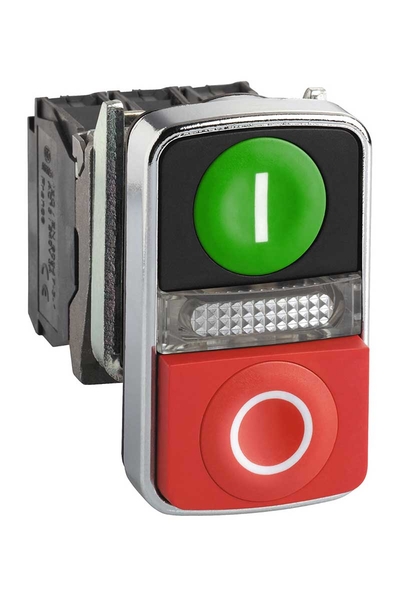

Schneider XB4BW73731G5 1NA+1NK 120V Sıva Altı Çıkık Işıklı Yeşil-Kırmızı Buton

Harmony XB4

Işıklı çift başlı yaylı buton

XB4

Krom kaplı metal

22 mm

Yeşil, kırmızı veya siyah başlıklarda beyaz işaret
Beyaz başlıklarda siyah işaret

Korumalı LED

Beyaz

Açılı

Zamak

0,13 kg

7000000 Pa -de 55 °C, mesafe: 0,1 m

Dikdörtgen

Yaylı kurma

1 sıva altı - 1 çıkık Buton - 1 merkezi pilot ışığı

Yeşil ''G'' - kırmızı ''Ç''

Yeşil sıva altı, I (beyaz)
Kırmızı çıkık, O (beyaz)

1 NA + 1 NK

Yavaş kesen

Standart kontaklar

Ile 'e uygunEN/IEC 60947-5-1 ek K

1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)

3,5 N NK değişimi elektrik durumu
3,8 N Elektrik durumu değişimi YOK

1000000 döngü

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1

Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Gümüş alaşım (Ag/Ni)

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN 60947-1

6 kV 'e uygunEN 60947-1

1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C

Sabit

Entegre LED

110...120 V AC -de 50/60 Hz

14 mA

100000 h nominal gerilimde ve 25 °C

1 kV 'e uygunIEC 61000-4-5

XB4
