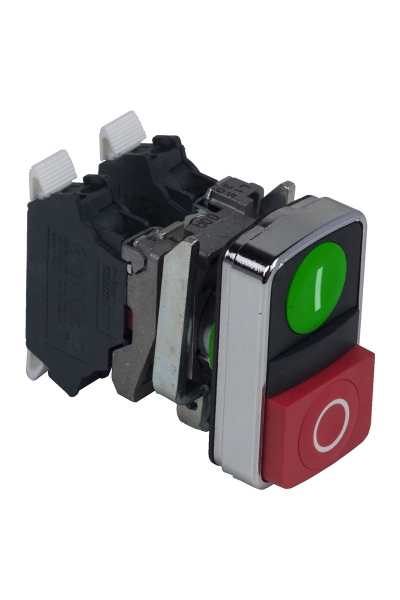

Schneider XB4-BL73415 Düz Kafalı İşaretli Çiftli Yaylı Buton

Harmony XB4

Çift ​​başlı yaylı buton

XB4

Krom kaplı metal

Zamak

Standard

22 mm

Dikdörtgen

Yaylı kurma

1 sıva altı - 1 çıkık basmalı düğme

Yeşil ''G'' - kırmızı ''Ç''

1 NA + 1 NK

Yavaş kesen

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1

0,116 kg

7000000 Pa -de 55 °C, mesafe: 0,1 m

Beyaz başlıklarda siyah işaret
Yeşil, kırmızı veya siyah başlıklarda beyaz işaret

Yeşil sıva altı, I (beyaz)
Kırmızı çıkık, O (beyaz)

Standart kontaklar

Ile 'e uygunEN/IEC 60947-5-1 ek K

1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)

3,5 N NK değişimi elektrik durumu
3,8 N Elektrik durumu değişimi YOK

1000000 cycles

0,8…1,2 N.m 'e uygunEN 60947-1

Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Gümüş alaşım (Ag/Ni)

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

10 A 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN 60947-1

6 kV 'e uygunEN 60947-1

3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1

1000000 cycles AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C
1000000 cycles AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C
1000000 cycles AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C
1000000 cycles DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C
1000000 cycles DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1: appendix C

Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4

Açılı
