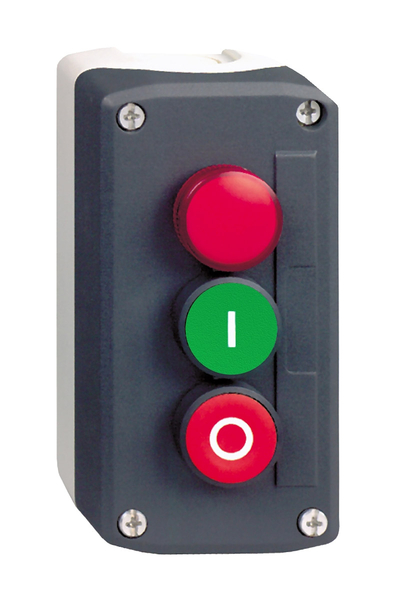

Schneider XALD363B Sıva Altı Yeşil-Kırmızı Basmalı Buton Kutusu

Harmony XALD

Eksiksiz kontrol istasyonu

XALD

XB5 Ø 22 mm kontrol ve sinyalleme birimleri için

Başlatma-Durdurma fonksiyonu

Açık gri (RAL 7035)

Koyu gri (RAL 7016)

Polikarbonat

2 sıva altı Buton - 1 merkezi pilot ışığı

Yeşil ''I'' 1 NA - kırmızı ''O'' 1 NK

1 sıva altı basmalı düğme, yeşil 1 NA I isaret
1 sıva altı basmalı düğme, kırmızı 1 NK O isaret
1 pilot ışığı

Push-buton üzerinde işaretleme

Yavaş kesen

Entegre ve korumalı LED

Kırmızı

24 V AC/DC

Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: 14 mm
Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: 12 mm

0,261 kg

7000000 Pa -de 55 °C, mesafe: 0,1 m

Yeşil, kırmızı veya siyah başlıklarda beyaz işaret
Beyaz başlıklarda siyah işaret

Ile 'e uygunEN/IEC 60947-5-1 ek K

1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)

3,5 N NK değişimi elektrik durumu
3,8 N Elektrik durumu değişimi YOK

10000000 döngü

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1

Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Gümüş alaşım (Ag/Ni)

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1

6 kV 'e uygunEN/IEC 60947-1

1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C

Sabit

19,2…30 V DC
21,6…26,4 V AC

18 mA

100000 h nominal gerilimde ve 25 °C

1 kV 'e uygunIEC 61000-4-5
