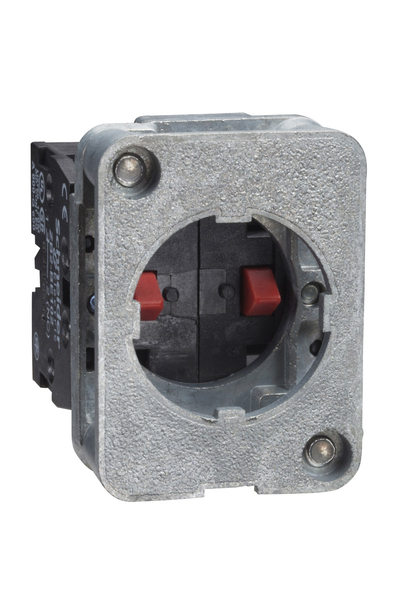

Schneider XACS415 1NK+1NA Yaylı Dönüş Kontak Bloğu

Harmony XAC

Kontak bloğu

XACS

Kontrol devresi

Tek

Yaylı kurma

XACA
ZA2B... başlık

Mekanik kilitleme olmadan

1 NK + 1 NA

Ön montaj

Yavaş kesen

Vida kelepçesi terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz
Vida kelepçesi terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz

40 mm

30 mm

1000000 döngü

A300 AC-15, Ue = 240 V, Ie = 3 A 'e uygun IEC 60947-5-1 ek A
Q300 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygun IEC 60947-5-1 ek A

10 A

500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1

6 kV 'e uygunIEC 60947-1

25 MOhm

10 A sigorta koruma tarafindan kartuş sigorta tip gG

42 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
45 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
60 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C

140 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)
385 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)
455 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 230 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)
525 VA AC-15 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 127 V 50/60 Hz, yük faktörü = 0,5 (endüktif yük)

(23-24)NO
(11-12)NC

(11-12)NK
(13-14)NA

0,07 kg
