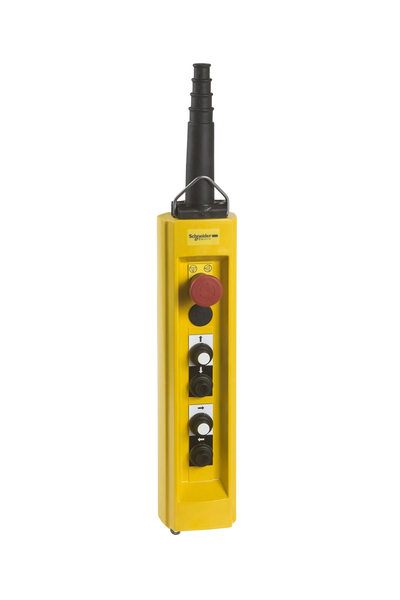

Schneider XACB4933 4 Mekanik Kitlemeli Acil Stoplu Vinç Kumanda Kutusu

Harmony XAC

Asılı kontrol istasyonu

XACB

Çift yalıtımlı

Cam sağlamlaştırılmış polyester

Güç devresi

Tamamen kullanıma hazır

Tek hızlı kaldırma motorunun kontrolü

4 Buton + 1 acil durdurma

Durdurma basmalı düğmesi Ø 40 mm 3 NK mandallama
Ilk basmalı düğme 3 kutuplu raise, slow
Ikinci basmalı düğme 3 kutuplu lower, slow
Dördüncü basmalı düğme 3 kutuplu left, slow
Üçüncü basmalı düğme 3 kutuplu right, slow

XESD2201 çalışmayı tersine çevirmek için
XACS499 acil durdurma için

Çiftler arasında mekanik kilitleme ile

Sarı

Vida kelepçesi terminalleri, 1 x 2,5 mm² kablo uçlu veya uçsuz
Vida kelepçesi terminalleri, 2 x 1,5 mm² kablo uçlu veya uçsuz

EN/IEC 60204-32
CSA C22.2 No 14
EN/IEC 60947-5-1

CSA tip 4

TH

-25…70 °C

-40…70 °C

15 gn (f= 10…500 Hz) 'e uygun IEC 60068-2-6

100 gn 'e uygun IEC 60068-2-27

Class II 'e uygun IEC 61140

IP65 'e uygun IEC 60529

1000000 döngü

Adımlı girişli kauçuk bilezik 10…22 mm

20 A

Acil durdurma kontağı: 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA

6 kV 'e uygunIEC 60947-1

Ani hareketli

32 N basmalı düğme
40 N acil durdurma

12 A sigorta koruma tarafindan kartuş sigorta tip aM

3 hp -de 240 V

3000 W -de 240 V
3000 W -de 400 V

1000000 cycles AC-3, 3000 W -de 400 V, çalisma hizi <10 cyc/mn, yük faktörü = 0,4 'e uygunIEC 60947-3 ek A
1000000 cycles AC-4, 3000 W -de 400 V, çalisma hizi <10 cyc/mn, yük faktörü = 0,4 'e uygunIEC 60947-3 ek A
700000 cycles AC-3, 3000 W -de 240 V, çalisma hizi <10 cyc/mn, yük faktörü = 0,4 'e uygunIEC 60947-3 ek A
700000 cycles AC-4, 3000 W -de 240 V, çalisma hizi <10 cyc/mn, yük faktörü = 0,4 'e uygunIEC 60947-3 ek A

(33-34)NO
(23-24)NO
(13-14)NO
(53-54)NO
(73-74)NO
(63-64)NO

(31-32)NC
(21-22)NC
(11-12)NC

(11-12)NK
(13-14)NA

1,39 kg
