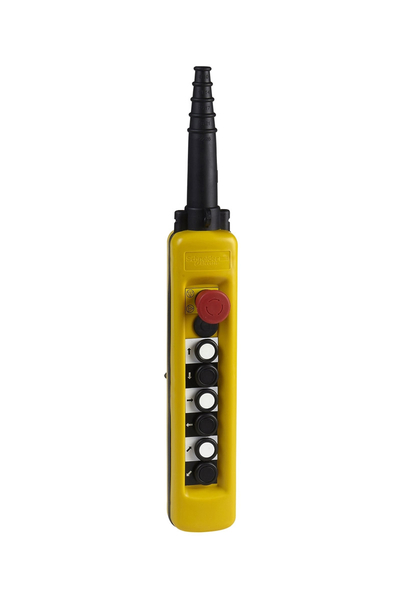

Schneider XACA6812 Xac-A 6+1 Acil Stop Butonlu Asılı Kontrol İstasyonu

Harmony XAC

Asılı kontrol istasyonu

XACA

Çift yalıtımlı

Kontrol devresi

Tamamen kullanıma hazır

Tek hızlı kaldırma motorunun kontrolü

6 Buton + 1 acil durdurma

Ilk basmalı düğme 1 NK + 1 NA raise, slow
Ikinci basmalı düğme 1 NK + 1 NA lower, slow
Durdurma basmalı düğmesi Ø 40 mm 1 NK mandallama
Dördüncü basmalı düğme 1 NK + 1 NA left, slow
Üçüncü basmalı düğme 1 NK + 1 NA right, slow
Beşinci basmalı düğme 1 NK + 1 NA ileri yavaş
Altıncı basmalı düğme 1 NK + 1 NA geri, yavaş

ZB2BE102 acil durdurma için
ZB2BE102 + ZB2BE101 her bir yön için

Çiftler arasında mekanik kilitleme ile

Sarı

Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz
Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu

UL 508
EN/IEC 60204-32
EN/IEC 60947-5-1
CSA C22.2 No 14

CCC
GOST

TH

-25…70 °C

-40…70 °C

15 gn (f= 10…500 Hz) 'e uygun IEC 60068-2-6

100 gn 'e uygun IEC 60068-2-27

Class II 'e uygun IEC 61140

IP65 'e uygun IEC 60529

1000000 döngü

Adımlı girişli kauçuk bilezik 8…26 mm

10 A

500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1

6 kV 'e uygunIEC 60947-1

Yavaş kesen

25 MOhm

13 N basmalı düğme
8 N acil durdurma

10 A sigorta koruma tarafindan kartuş sigorta tip gG

40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C

(11-12)NK
(13-14)NA
