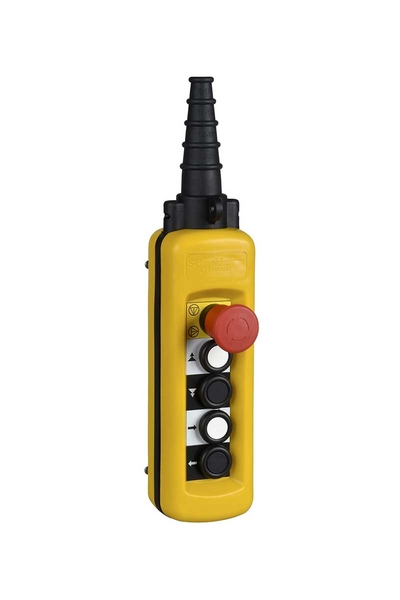

Schneider XACA49141 4 Mekanik Kitlemeli Acil Stoplu Vinç Kumanda Kutusu

Harmony XAC

Asılı kontrol istasyonu

XACA

Çift yalıtımlı

Kontrol devresi

Tamamen kullanıma hazır

2 hızlı kaldırma motorunun kontrolü

4 Buton + 1 acil durdurma

Ilk basmalı düğme 1 NK + 2 NA raise, slow-fast
Ikinci basmalı düğme 1 NK + 2 NA lower, slow-fast
Acil durdurma basmalı düğmesi Ø 40 mm 3 NK tetikleme hareketi
Dördüncü basmalı düğme 1 NK + 2 NA left, slow-fast
Üçüncü basmalı düğme 1 NK + 2 NA right, slow-fast

XENT1192 acil durdurma için
XENG1191 her bir yön için

Çiftler arasında mekanik kilitleme ile

Sarı

Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz
Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu

CSA C22.2 No 14
EN/IEC 60947-5-1
EN/IEC 60947-5-5
EN/ISO 13850: 2006
UL 508
EN/IEC 60204-32

GOST
CCC

TH

-25…70 °C

-40…70 °C

15 gn (f= 10…500 Hz) 'e uygun IEC 60068-2-6

100 gn 'e uygun IEC 60068-2-27

Class II 'e uygun IEC 61140

IP65 'e uygun IEC 60529

1000000 döngü

Adımlı girişli kauçuk bilezik 8…26 mm

10 A

Acil durdurma kontağı: 400 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
600 V (kirlilik derecesi 3)

6 kV 'e uygunIEC 60947-1

Kademeli
Yavaş kesen

25 MOhm

14 N acil durdurma
18 N basmalı düğme

10 A sigorta koruma tarafindan kartuş sigorta tip gG

40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C

(21-22)NC
(33-34)NO_CL
(13-14)NO

(11-12)NC
(31-32)NC
(21-22)NC

(11-12)NK
(13-14)NA

0,7 kg
