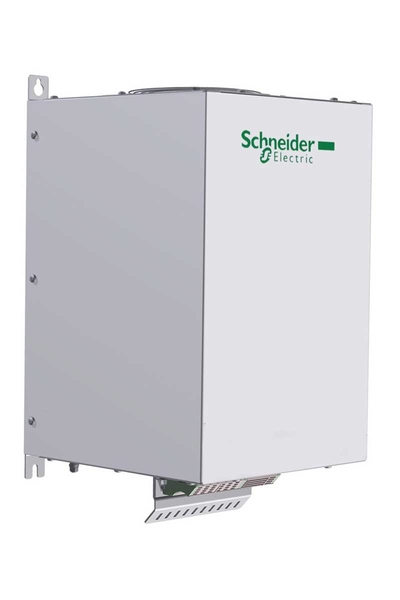

Schneider VW3A46123 23A 400V 50Hz Hız Kontrol Cihazı için Pasif Filtre

Pasif filtre

Akım harmoniklerinin azaltılması

Altivar 61
Altivar Process ATV900
Altivar Process ATV600
Altivar 71

400 V +/- 10 %

50 Hz +/- %2

Sürücü başına 1 filtre için hız kontrol cihazı ATV61W motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV61H motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71H motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71P motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV71W motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV630 duvara monte, motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV650 duvara monte, motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV930 duvara monte, motor: 11 kW/15 hp
Sürücü başına 1 filtre için hız kontrol cihazı ATV950 duvara monte, motor: 11 kW/15 hp

22 A için giriş
23 A için çıkış

3 faz

10 % için hız kontrol cihazı ATV61H motor: 11 kW/15 hp
10 % için hız kontrol cihazı ATV71H motor: 11 kW/15 hp
10 % için hız kontrol cihazı ATV71P motor: 11 kW/15 hp
10 % için hız kontrol cihazı ATV71W motor: 11 kW/15 hp
5 % için hız kontrol cihazı ATV61W motor: 11 kW/15 hp
5 % için hız kontrol cihazı ATV630 motor: 11 kW/15 hp
5 % için hız kontrol cihazı ATV650 motor: 11 kW/15 hp
5 % için hız kontrol cihazı ATV930 motor: 11 kW/15 hp
5 % için hız kontrol cihazı ATV950 motor: 11 kW/15 hp

1,5 x nominal akım (süre = 60 s)

98 %

258 W

1 (hat akımının % 150'si)
0,85 (hat akımının % 75'i)
0,99 (hat akımının % 100'ü)

X1-1...X2-3 terminal, baglanti kapasitesi: 0,5...10 mm²
A, B terminal, baglanti kapasitesi: 2,5 mm²

Sınıf F

30 kg
