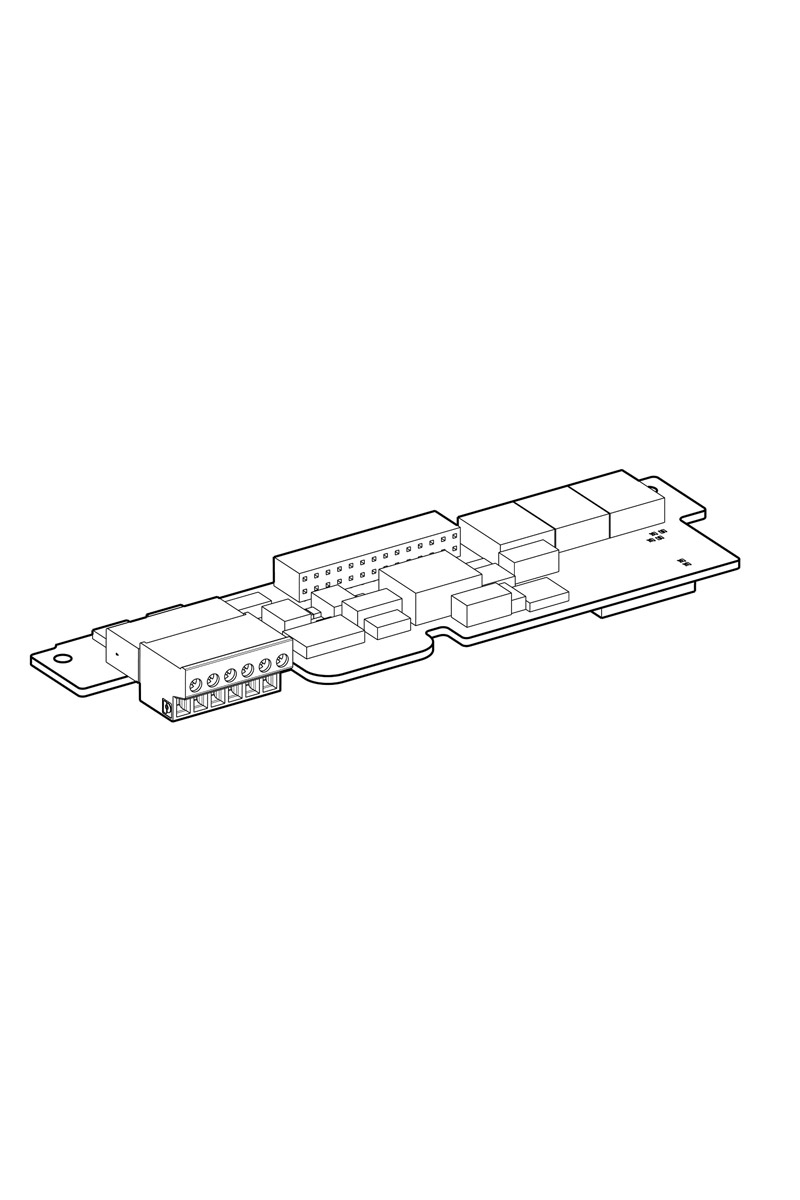

Schneider VW3A3409 5V Evrensel Enkoder Arayüz Kartı

Altivar

Enkoder arayüz kartı

Altivar 71
Altivar 71Q
Altivar Lift

SinCos Hiperface
EnDat 2.2
SSI

5 V (gerilim limitleri: 5…5,5 V)
8 V (gerilim limitleri: 8…8,5 V)
12 V (gerilim limitleri: 12…12,5 V)

ATV71H...M3383
ATV71H...M3X383
ATV71H...N4383

0,2 A

Kısa devre koruması
Aşırı yük koruması

50 m

2exp(13) maksimum

500 kHz sabit

SinCos 10000 hat maksimum
EnDat 2.1 25 bit maksimum
Sıfır, tek veya çift parite ile SSI Gri veya ikili, yapılandırılabilir
SinCos Hiperface 10000 hat maksimum

Terminal, baglanti kapasitesi: 0,5 mm² (AWG 20) <25 m kablo uzunlugu, enkoder, 100 mA -de 4,75 V
Terminal, baglanti kapasitesi: 0,5 mm² (AWG 20) <25 m kablo uzunlugu, enkoder, 100 mA -de 7,75 V
Terminal, baglanti kapasitesi: 0,5 mm² (AWG 20) <25 m kablo uzunlugu, enkoder, 100 mA -de 14,75 V
Terminal, baglanti kapasitesi: 0,75 mm² (AWG 18) <50 m kablo uzunlugu, enkoder, 100 mA -de 4,75 V
Terminal, baglanti kapasitesi: 0,75 mm² (AWG 18) <50 m kablo uzunlugu, enkoder, 100 mA -de 7,75 V
Terminal, baglanti kapasitesi: 0,75 mm² (AWG 18) <50 m kablo uzunlugu, enkoder, 100 mA -de 14,75 V
Terminal, baglanti kapasitesi: 1 mm² (AWG 17) <25 m kablo uzunlugu, enkoder, 200 mA -de 4,75 V
Terminal, baglanti kapasitesi: 1 mm² (AWG 17) <25 m kablo uzunlugu, enkoder, 200 mA -de 7,75 V
Terminal, baglanti kapasitesi: 1 mm² (AWG 17) <25 m kablo uzunlugu, enkoder, 200 mA -de 14,75 V
Terminal, baglanti kapasitesi: 1,5 mm² (AWG 15) <50 m kablo uzunlugu, enkoder, 200 mA -de 4,75 V
Terminal, baglanti kapasitesi: 1,5 mm² (AWG 15) <50 m kablo uzunlugu, enkoder, 200 mA -de 7,75 V
Terminal, baglanti kapasitesi: 1,5 mm² (AWG 15) <50 m kablo uzunlugu, enkoder, 200 mA -de 14,75 V

0,2 kg
