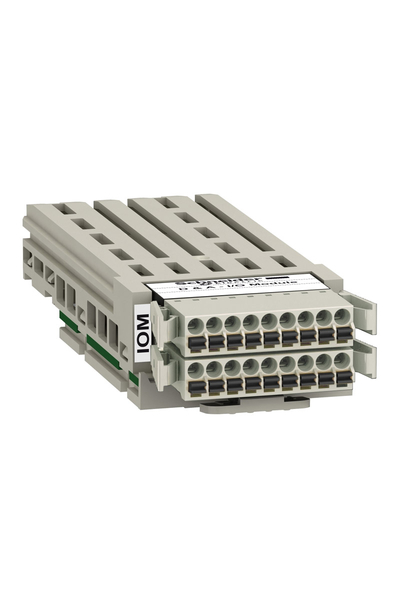

Schneider VW3A3203 Lojik Genişletilmiş Giriş/Çıkış Modülü

Ek G/Ç modülü

Altivar Process ATV600
Altivar Machine ATV340
Altivar Process ATV900
Easy Altivar 610

2 analog giriş yapılandırılabilir gerilim, akım veya prob
6 Dijital giriş
2 Dijital çıkış

2

AI1, AI2 yapılandırılabilir akım: 0...20 mA/4...20 mA, örnekleme süresi: 0…1 ms, çözünürlük: 14 bit
AI1, AI2 yapılandırılabilir gerilim: - 10...10 V DC, 24 V maks, empedans: 20 kOhm, örnekleme süresi: 0…1 ms, çözünürlük: 14 bit
AI1, AI2 yapılandırılabilir PTC, Pt 100, Pt 1000, örnekleme süresi: 0…1 ms, çözünürlük: 14 bit

2

(DQ11, DQ12) atanabilir lojik, örnekleme süresi: 1 ms

(DQ11, DQ12) negatif
(DQ11, DQ12) pozitif

6

DI11...DI16) programlanabilir, empedans: 250 Ohm, örnekleme süresi: 1 ms

Negatif (DI11...DI16)
Pozitif (DI11...DI16)

2,5 mA

24 V DC (gerilim limitleri: <= 30 V) atanabilir lojik

100 mA, atanabilir lojik

24 V DC (gerilim limitleri: <= 30 V) için programlanabilir

Çıkarılabilir yaylı terminal bloğu, 1,5 mm² / AWG 16

Ters polarite koruması: dijital giriş
Kısa devre koruması: çıkış

0,5 kg
