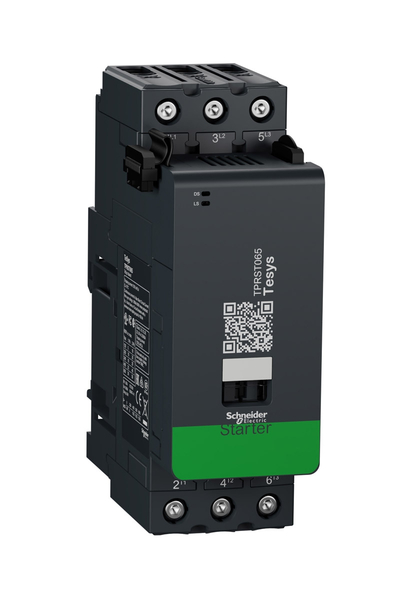

Schneider TPRST065 Tesys Island 65A 30kW Motor Yol Vericisi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Motor Yol Verici
Ürün ÖzellikleriSeri:TeSysÜrün grubu:TPRSTÜrün ya da bileşen tipi:Motor yolvericiKullanılabilir işlev:Yukarı yönde voltaj tespiti
Elektrik hat ve yük koruması
TPRVM voltaj modülü ile bağlandığında güç ve enerji izlemeÜrün uyumluluğu:TPRBC hat birleştirici
TPRVM voltaj arayüz modülüKutup açıklaması:3P 3 NAKullanım kategorisi:AC-1
AC-2
AC-3
AC-4Motor gücü kW:18,5 kW -de 230 V 50 Hz (AC-3)
30 kW -de 380...415 V 50 Hz (AC-3)
30 kW -de 440 V 50 Hz (AC-3)
37 kW -de 500 V 50 Hz (AC-3)
37 kW -de 690 V 50 Hz (AC-3)Motor Gücü HP (UL / CSA):5 hp -de 120 V AC 60 Hz için 1 faz motorlar
10 hp -de 240 V AC 60 Hz için 1 faz motorlar
20 hp -de 208 V AC 60 Hz için 3 faz motorlar
20 hp -de 240 V AC 60 Hz için 3 faz motorlar
40 hp -de 480 V AC 60 Hz için 3 faz motorlar
50 hp -de 600 V AC 60 Hz için 3 faz motorlar[Ue] nominal çalışma voltajı:<= 690 V AC 47...63 Hz[Ie] nominal çalışma akımı:65 A 50 °C) -de <= 440 V AC-3
80 A 50 °C) -de <= 440 V AC-1[Ith] klasik açık hava termik akımı:80 A -de <50 °C[Ui] nominal yalıtım voltajı:690 V 'e uygun IEC 60947-4-1
600 V 'e uygun UL 60947-4-1
600 V 'e uygun CSA C22.2 No 60947-4-1[Uimp] nominal darbe dayanım voltajı:6 kV 'e uygunIEC 60947-1Aşırı gerilim kategorisi:IIITermal koruma ayar aralığı:3,35…65 AAsiri yük açma sinifi:Sınıf 5…30IRMS Nominal Kapama Kapasitesi:1000 A -de 440 V 'e uygun IEC 60947Nominal kesme kapasitesi:1000 A -de 440 V 'e uygun IEC 60947[Icw] nominal kısa süreli dayanma akımı:900 A -de <40 °C - 1 sn
520 A -de <40 °C - 10 s
260 A -de <40 °C - 1 min
110 A -de <40 °C - 10 minOrtalama empedans:1,5 mOhm - Ith 80 A 50 HzKutup başına güç dağılımı:6,3 W AC-3 - Ith 65 A
9,6 W AC-1 - Ith 80 AAkım tüketimi:80 mA kontaktör mühürlü
500 mA kontaktör kapanışW cinsinden güç dağılımı:20,8 W Ie'deTamamlayıcı ÖzelliklerMekanik dayanıklılık:6 Milyon DöngüElektrik dayanıklılığı:1,4 Mcycles 65 A AC-3 Ue'de 440 V
0,5 Mcycles 80 A AC-1 Ue'de 440 VMaksimum işletim oranı:3600 cyc/mn AC-3Çalışma süresi:< 80 ms kapama
< 80 ms açmaGüvenlik performans seviyesi:B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Yerel sinyalleme:DS (device status): 1 LED (yeşil/kırmızı)
LS (load status): 1 LED (yeşil/kırmızı)Standartlar:EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1Ürün sertifikaları:CSA
UL
EAC
CCCMontaj modu:Yatay ve dikey (35 mm simetrik DIN rayı)Bağlantılar - terminaller:EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)sert
EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)sert
EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)esnek kablo uçsuz
EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)esnek kablo uçsuz
EverLink BTR vidalı konnektörler 1 kablo(lar) 1…35 mm² (AWG 16...AWG 2)esnek ile
EverLink BTR vidalı konnektörler 2 kablo(lar) 1…25 mm² (AWG 16...AWG 4)esnek ileSıkma torku:5 N.m - kablo 1…25 mm² altıgen 4 mm
8 N.m - kablo 25…35 mm² altıgen 4 mmGenişlik:55 mmYükseklik:167 mmDerinlik:125 mmÜrün ağırlığı:1,248 kgOrtam Koşulları -
