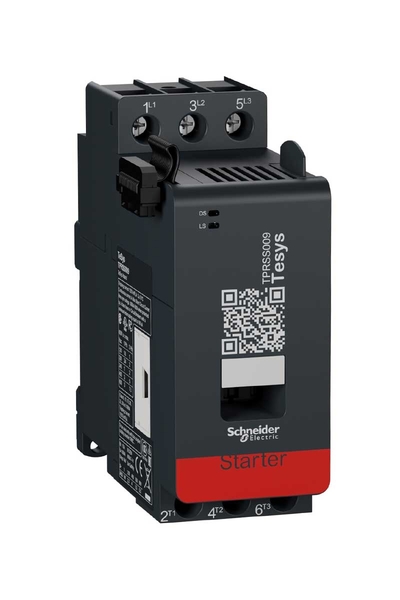

Schneider TPRSS009 Tesys Island SIL 9A 4kW Motor Yol Vericisi

TeSys

TPRSS

Yukarı yönde voltaj tespiti
Elektrik hat ve yük koruması
TPRVM voltaj modülü ile bağlandığında güç ve enerji izleme
Bir TPRSM modülü ile bağlandığında güvenli durdurma işlevi mevcut

TPRBC hat birleştirici
TPRVM voltaj arayüz modülü
TPRSM SIL arayüz modülü

3P 3 NA

AC-1
AC-2
AC-3
AC-4

2,2 kW -de 230 V 50 Hz (AC-3)
4 kW -de 380...415 V 50 Hz (AC-3)
4 kW -de 440 V 50 Hz (AC-3)
5,5 kW -de 500 V 50 Hz (AC-3)
5,5 kW -de 690 V 50 Hz (AC-3)

0,33 hp -de 120 V AC 60 Hz için 1 faz motorlar
1 hp -de 240 V AC 60 Hz için 1 faz motorlar
2 hp -de 208 V AC 60 Hz için 3 faz motorlar
2 hp -de 240 V AC 60 Hz için 3 faz motorlar
5 hp -de 480 V AC 60 Hz için 3 faz motorlar
7,5 hp -de 600 V AC 60 Hz için 3 faz motorlar

<= 690 V AC 47...63 Hz

9 A 50 °C) -de <= 440 V AC-3
15 A 50 °C) -de <= 440 V AC-1

15 A -de <50 °C

690 V 'e uygun IEC 60947-4-1
600 V 'e uygun UL 60947-4-1
600 V 'e uygun CSA C22.2 No 60947-4-1

6 kV 'e uygunIEC 60947-1

III

0,18…9 A

Sınıf 5…30

250 A -de 440 V 'e uygun IEC 60947

250 A -de 440 V 'e uygun IEC 60947

210 A -de <40 °C - 1 sn
105 A -de <40 °C - 10 s
61 A -de <40 °C - 1 min
30 A -de <40 °C - 10 min

2,5 mOhm - Ith 15 A 50 Hz

0,2 W AC-3 - Ith 9 A
0,56 W AC-1 - Ith 15 A

3,5 W Ie'de

30 Milyon Döngü

2 Milyon Döngü 9 A AC-3 Ue'de 440 V
1,2 Milyon Döngü 15 A AC-1 Ue'de 440 V

3600 cyc/mn AC-3

< 100 ms kapama
< 30 ms açma

Güvenli durdurma uygun IEC 60204-1
Güvenli durdurma uygun IEC 60204-1

SIL 2 'e uygun IEC 61508
SILCL 2 'e uygun IEC 62061
PL = d 'e uygun ISO 13849-1

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

DS (device status): 1 LED (yeşil/kırmızı)
LS (load status): 1 LED (yeşil/kırmızı)

EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1

EAC
UL
CSA
CCC

Yatay ve dikey (35 mm simetrik DIN rayı)

Vidalı-kelepçe terminalleri 1 kablo(lar) 1…4 mm² (AWG 16...AWG 12)sert
Vidalı-kelepçe terminalleri 2 kablo(lar) 1…4 mm² (AWG 16...AWG 12)sert
Vidalı-kelepçe terminalleri 1 kablo(lar) 1,5…4 mm² (AWG 16...AWG 12)esnek kablo uçsuz
Vidalı-kelepçe terminalleri 2 kablo(lar) 1,5…4 mm² (AWG 16...AWG 12)esnek kablo uçsuz
Vidalı-kelepçe terminalleri 1 kablo(lar) 1…4 mm² (AWG 16...AWG 12)esnek ile
Vidalı-kelepçe terminalleri 2 kablo(lar) 1…2,5 mm² (AWG 16...AWG 14)esnek ile

1,7 N.m - tornavidayla düz Ø 6 mm
1,7 N.m - tornavidayla Philips No 2

45 mm

116 mm

115 mm

0,656 kg
