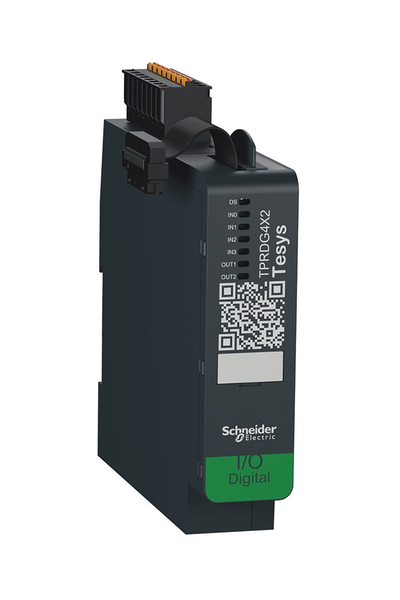

Schneider TPRDG4X2 Tesys Island 4 Giriş-2 Çıkışlı Analog Modülü

TeSys

TPRDG

Dijital IO modülü

Control of 4 sink/source digital girişs with common point
Control of 2 sink/source digital çıkışs with common point

TPRBC hat birleştirici
TPRPM power module

4 'e uygunIEC 61131-2 Tip 1

24 V DC (gerilim limitleri: 19.2...28.8 V)

7 mA -de 24 V

3.43 kOhm

Pozitif veya negatif, 0...5 V (durum 0), 15...28,8 V (durum 1)

2 yalıtımlı with common point

Kaynak veya blok

24 V DC (gerilim limitli: 19,2...28,8 V)

0.5 A maksimum

1 harici sigorta, 0,5 A hızlı sigorta için her çıkış

5 ms 24 V'ta için dijital giriş
5 ms 24 V'ta için dijital çıkış

10 mA

0,5 W maksimum

0,5 kV 'e uygunIEC 61010-1

IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201

UL
EAC (beklemede)
CSA

Yatay ve dikey (35 mm simetrik ray)

Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile

25 mm

118 mm

114 mm

0,136 kg
