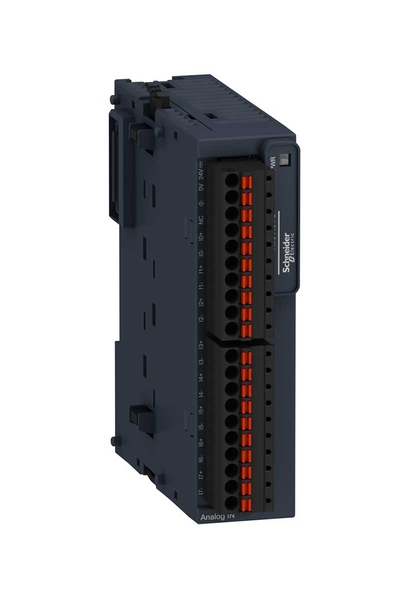

Schneider TM3TI8TG 24V DC 8 Girişlı Yaylı Sıcaklık Modülü

Modicon TM3

Analog giriş modülü

Modicon M221
Modicon M241
Modicon M251
Modicon M262

8

16 bit
15 bit + işaret

>= 1 MOhm termokuplör
>= 1 MOhm sıcaklık probu
>= 1 MOhm termistör

0,1°C termokuplör
0,1°C ile NTC prob
1 Ohm ile PTC/NTC prob

100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi

100 ms

Tam ölçeğin +/- %0,2'si -de 25 °C için termokupl C 0...2315 °C
+/- 6 °C -de 25 °C için thermocouple R, S 0...200 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için thermocouple R, S 200...1760 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör B 300...1820 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör K - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör K 0...1300 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör J - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör J 0...1000 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör E - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör E 0...800 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör T - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör T 0...400 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör N - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör N 0...1300 °C

+/- 0,01 %FS/°C

+/-0,5 %FS

+/- 0,2 %FS

<= 1 LSB

24 V DC

20,4…28,8 V

Bükümlü blendajlı kablo çifti <30 m için giriş devre

30 mA -de 24 V DC harici besleme aracılığıyla
45 mA -de 5 V DC bara konnektörü üzerinden
40 mA -de 5 V DC bara konnektörü üzerinden

PWR: 1 LED (yeşil)

10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için

Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V AC

CE

1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel

90 mm

70 mm

23,6 mm

0,1 kg
