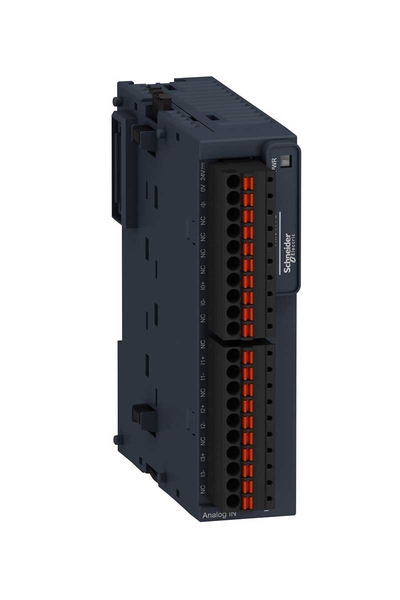

Schneider TM3TI4G 24V DC 4 Girişli Yaylı Sıcaklık Modülü

Modicon TM3

Analog giriş modülü

Modicon M221
Modicon M241
Modicon M251
Modicon M262

4

Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 V
Termokuplör - 200...1000 °Cile termokuplör J
Termokuplör - 200...1300 °Cile termokuplör K
Termokuplör 0...1760 °Cile termokuplör R
Termokuplör 0...1760 °Cile termokuplör S
Termokuplör 0...1820 °Cile termokuplör B
Termokuplör - 200...400 °Cile termokuplör T
Termokuplör - 200...1300 °Cile termokuplör N
Termokuplör - 200...800 °Cile termokuplör E
Termokuplör 0...2315 °Cile termokupl C
Pt 100 sıcaklık probu - 200...850 °C
Pt 1000 sıcaklık probu - 200...600 °C

16 bit
15 bit + işaret

13 V, analog giris tipi: gerilim
40 mA, analog giris tipi: akım

<= 50 Ohm akım
>= 1 MOhm gerilim
>= 1 MOhm termokuplör
>= 1 MOhm sıcaklık probu

2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım
0,1 °Csıcaklık probu
0,1 °Ctermokuplör

100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi analog giriş için termokuplör
100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi analog giriş için sıcaklık probu
10 ms + kanal başına 10 ms + 1 kontrolör çevrim süresi analog giriş için gerilim/akım

10 ms, analog giris tipi: gerilim/akım
100 ms, analog giris tipi: gerilim/akım
100 ms, analog giris tipi: termokuplör
100 ms, analog giris tipi: sıcaklık probu

Tam ölçeğin +/- %0,2'si -de 25 °C analog giriş için gerilim/akım
Tam ölçeğin +/- %0,2'si -de 25 °C için Pt 100/Pt 1000, Ni 100/ Ni 1000 sıcaklık probu
Tam ölçeğin +/- %0,2'si -de 25 °C için termokupl C 0...2315 °C
+/- 6 °C -de 25 °C için thermocouple R, S 0...200 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için thermocouple R, S 200...1760 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör B 300...1820 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör K - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör K 0...1300 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör J - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör J 0...1000 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör E - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör E 0...800 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör T - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör T 0...400 °C
Tam ölçeğin +/- %0,4'ü -de 25 °C için termokuplör N - 200...0 °C
Tam ölçeğin +/- %0,2'si -de 25 °C için termokuplör N 0...1300 °C

+/- 0,01 %FS/°C

+/-0,5 %FS

+/- 0,2 %FS

<= 1 LSB

24 V DC

20,4…28,8 V

Bükümlü blendajlı kablo çifti <30 m için giriş devre

45 mA -de 5 V DC bara konnektörü üzerinden
50 mA -de 5 V DC bara konnektörü üzerinden
35 mA -de 24 V DC harici besleme aracılığıyla
40 mA -de 24 V DC harici besleme aracılığıyla

PWR: 1 LED (yeşil)

10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için

Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V AC

CE

1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel

90 mm

70 mm

23,6 mm

0,1 kg
