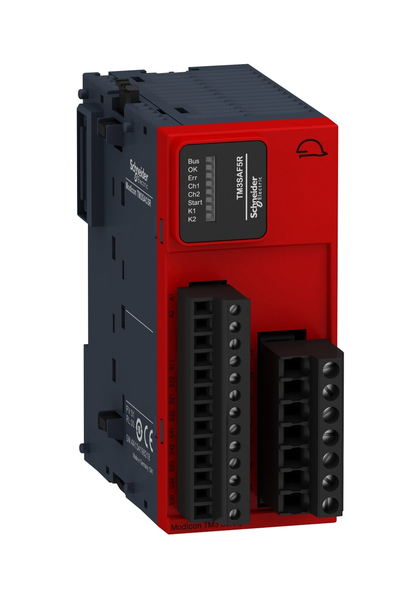

Schneider TM3SAF5R Cat4 Tek Fonksiyonlu Güvenlik Modülü

Modicon TM3 Güvenlik

Güvenlik modülü

TM3SAF

Acul durdurma ve anahtar izleme için

Acil durdurma izleme 1 kanallı kablolama
Acil durdurma izleme 2 kanallı kablolama
2 şalter ile hareket edebilen parmaklığın izlenmesi ve otomatik başlatma

PL e/kategori 4 değerine erişebilir 'e uygunEN/ISO 13849-1: 2008
PL e/kategori 4 değerine erişebilir 'e uygunEN/ISO 13849-2: 2012
SILCL 3'e erişebilir 'e uygunEN/IEC 62061: 2005
SIL 3'e erişebilir 'e uygunEN/IEC 61508: 2010

DC = % 95 'e uygunEN/ISO 13849-1
PFHd = 5E-9 1/h 'e uygunIEC 61508-1 1 işlem/saat DC-13 24 V DC, <4 A
PFHd = 30E-9 1/h 'e uygunIEC 61508-1 60 işlem/saat DC-13 24 V DC, <1 A
MTTFd = 500 yıl 'e uygunEN/ISO 13849-1 1 işlem/saat DC-13 24 V DC, <4 A
MTTFd = 85 yıl 'e uygunEN/ISO 13849-1 60 işlem/saat DC-13 24 V DC, <1 A
SFF = % 95 'e uygunIEC 61508-1
HFT = 1 'e uygunIEC 61508-1
Tip = A 'e uygunIEC 61508-1

Sınırsız

Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² esnek kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,2...1 x 2,5 mm² katı kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevli 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevsiz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,2...2 x 1,5 mm² esnek kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,2...2 x 1,5 mm² katı kablo uçsuz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,25...2 x 1 mm² esnek kablo uçlu, şevsiz 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,5...2 x 1,5 mm² esnek kablo uçlu, çift şevli 13-14, 23-24, 33-34
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,14...1 x 1,5 mm² esnek kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,14...1 x 1,5 mm² katı kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 0,5 mm² esnek kablo uçlu, şevli diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 1 x 0,25...1 x 1,5 mm² esnek kablo uçlu, şevsiz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,14...2 x 0,5 mm² esnek kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,14...2 x 0,75 mm² katı kablo uçsuz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,25...2 x 0,34 mm² esnek kablo uçlu, şevsiz diğer terminaller
Tutucu vida kelepçesi terminalleri, çıkarılabilir terminal bloğu 2 x 0,5 mm² esnek kablo uçlu, çift şevli diğer terminaller

Röle anlık açma, 3 NA devre(ler), potansiyelsiz

3 NA için röle anlık açma

230 V kullanim kategorisi AC-15 -de 50 Hz (röle anlık açma)
24 V kullanim kategorisi DC-13 (röle anlık açma)

24 V - 15...20 % DC

0,2 W -de 5 V DC
3,6 W -de 24 V DC

24 V DC

30 m

360 VA bekleme AC-15 B300 röle çıkışı
3600 VA kalkış AC-15 B300 röle çıkışı

4 A 24 V 50 ms DC-13 röle çıkışı

Röle başına 6 A için röle çıkışı

18 A

4 A gG veya gL için röle çıkışı 'e uygunEN/IEC 60947-5-1
6 A hızlı çalışan için röle çıkışı 'e uygunEN/IEC 60947-5-1

10 mA için röle çıkışı

10 V röle çıkışı

40 ms

300 V (kirlilik derecesi 2) 'e uygunIEC 60647-5-1

4 kV asiri gerilim kategorisi III 'e uygun IEC 60647-5-1

100 mA -de 24 V DC harici besleme

Kullanıcı: 8 LED (yeşil/kırmızı)

Vidalı terminal

EN/ISO 13849-1:2008
EN/ISO 13849-2:2012
EN/IEC 62061:2005
EN/IEC 61508:2010
EN/IEC 60947-5-1:2010
EN/IEC 61131-2:2007
EN/IEC 60204-1:2005
EN/IEC 60204-1:2009/A1
IEC 61010-1:2010
EN 50581:2012

EAC
CSA Haz Loc Sınıf 1 Bölüm 2 (beklemede)
RCM
TÜV
UL 61010-2-201
CSA 61010-2-201 (beklemede)
ANSI Haz Loc Sınıf 1 Bölüm 2 (beklemede)

CE
UL
EFUP 10
EAC
RCM
TÜV
CSA

Elektrostatik deşarj bağışıklık testi - test seviyesi: 8 kV (hava deşarjı) 'e uygunEN/IEC 61000-4-2
Elektrostatik deşarj bağışıklık testi - test seviyesi: 6 kV (kontak deşarjı) 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara duyarlılık - test seviyesi: 10 V/m (80 MHz to 1 GHz) 'e uygunEN/IEC 61000-4-3
Elektromanyetik alanlara duyarlılık - test seviyesi: 3 V/m (1,4 GHz...2 GHz) 'e uygunEN/IEC 61000-4-3
Elektromanyetik alanlara duyarlılık - test seviyesi: 1 V/m (2 GHz...3 GHz) 'e uygunEN/IEC 61000-4-3
Güç frekansındaki manyetik alan - test seviyesi: 30 A/m (50...60 Hz) 'e uygunEN/IEC 61000-4-8
Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 3 kV (güç hatları (DC)) 'e uygunEN/IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 2 kV (G/Ç) 'e uygunEN/IEC 61000-4-4
1,2/50 µs şok dalgaları bağışıklık testi - test seviyesi: 1 kV (güç hatları (DC)) 'e uygunEN/IEC 61000-4-5
Iletimli RF kesintileri - test seviyesi: 10 V (0,15...80 MHz) 'e uygunEN/IEC 61000-4-6
Yayılmalı emisyon - test seviyesi: 40 dBµV/m (24 V)sınıf A 'e uygunEN 55011
Yayılmalı emisyon - test seviyesi: 47 dBµV/m (24 V)sınıf A 'e uygunEN 55011

Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Duvar ekli bağlantı elemanları kullanılarak montaj

94 mm

73 mm

43,7 mm

0,19 kg
