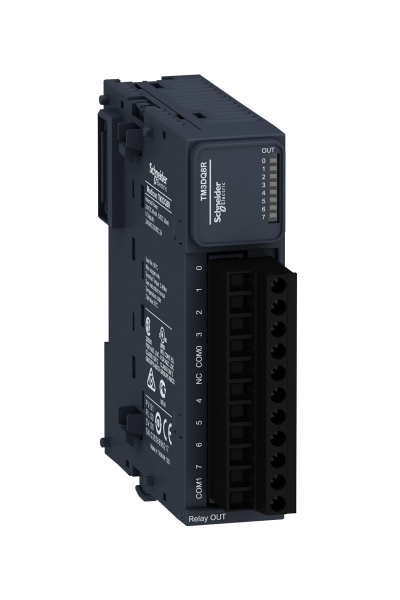

Schneider TM3DQ8R Dijital Çıkış Modülü

Name: elektromarketim
Rating: 4.7 (177 reviews)

3.909,58 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Electric Güç Modülleri

Ürün Özellikleri
Ürün serisi
:
Modicon TM3
Ürün ya da bileşen tipi
:
Dijital çıkış modülü
Seri uyumluluğu
:
Modicon M241
Modicon M251
Modicon M221
Modicon M262
Dijital çıkış tipi
:
Röle normalde açık
Dijital çıkış sayısı
:
8
Dijital çıkış lojiği
:
Pozitif veya negatif
Dijital çıkış gerilimi
:
24 V DC için röle çıkışı
240 V AC
Dijital çıkış akımı
:
2000 mA için röle çıkışı
Tamamlayıcı Özellikler
Dijital G/Ç sayısı
:
8
Akım tüketimi
:
5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda)
0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda)
40 mA -de 24 V DC bara konnektörü üzerinden (açık durumda)
30 mA -de 5 V DC bara konnektörü üzerinden (açık durumda)
Yanıt süresi
:
10 ms (açma)
5 ms (kapama)
Mekanik dayanıklılık
:
20000000 cycles
Minimum yük
:
10 mA -de 5 V DC için röle çıkışı
Yerel sinyalleme
:
Çıkış durumu: kanal başına 1 LED (yeşil)
Elektrikli bağlantı
:
11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar için
Maximum cable distance between devices
:
Ekransız kablo: <30 m için röle çıkışı
Yalıtım
:
Çıkış ve dahili lojik arasında -de 2300 V AC
Çıkışlar arasında -de 750 V AC
Çıkış grupları arasında -de 1500 V AC
İşaretleme
:
CE
Montaj desteği
:
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik
:
90 mm
Derinlik
:
84,6 mm
Genişlik
:
27,4 mm
Ürün ağırlığı
:
0,11 kg
Ortam Koşulları
Standartlar
:
EN/IEC 61010-2-201
EN/IEC 61131-2
Ürün sertifikaları
:
C-Tick
CULus
Elektrostatik deşarja direnç
:
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç
:
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç
:
30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8
Hızlı geçici akımlara direnç
:
2 kV için röle çıkışı 'e uygunEN/IEC 61000-4-4
Kesinti dayanımı
:
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 DC
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç
:
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon
:
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
Çalışma için ortam hava sıcaklığı
:
-10…35 °C dikey kurulum
-10…55 °C yatay kurulum
Depolama ortam koşulları
:
-25…70 °C
Bağıl nem
:
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi
:
IP20 koruyucu kapak yerindeyken
Kirletme derecesi
:
2
Çalışma yüksekliği
:
0...2000 m
Depolama yüksekliği
:
0…3000 m
Titreşim direnci
:
3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
3,5 mm -de 5…8,4 Hz üzerinde panel
3 gn -de 8,4…150 Hz üzerinde panel
Darbe dayanımı
:
15 gn için 11 ms
