Marka : Schneider Electric |Ürün Kodu : TM3AQ4G
☆☆☆☆☆
0 Yorum | Yorum Yap

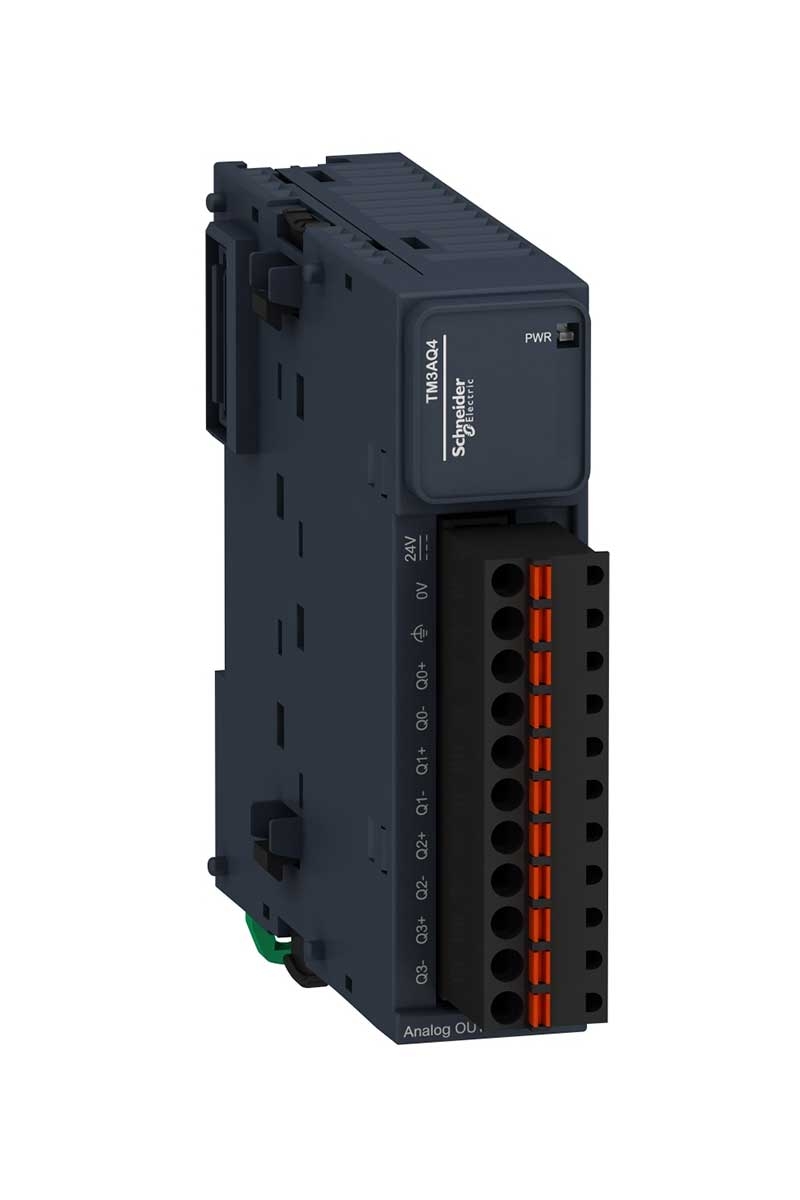

Schneider TM3AQ4G 4 Çıkışlı Yaylı Analog Çıkış Modülü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Analog Çıkış Modülü
Ürün ÖzellikleriÜrün serisi:Modicon TM3Ürün ya da bileşen tipi:Analog çıkış modülüSeri uyumluluğu:Modicon M221
Modicon M241
Modicon M251
Modicon M262Analog çıkış sayısı:4Analog çıkış tipi:Akım: 4...20 mA
Akım: 0...20 mA
Gerilim: 0...10 V
Gerilim: - 10...10 VTamamlayıcı ÖzelliklerAnalog giriş çözünürlüğü:12 bit
11 bit + işaretAnalog çıkış çözünürlüğü:12 bit
11 bit + işaretLSB değeri:2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakımYük tipi:DirençliOhm cinsinden yük empedansı:1 kOhm gerilim
300 Ohm akımStabilizasyon süresi:1 msDönüşüm süresi:1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresiMutlak doğruluk hatası:Tam ölçeğin +/- % 1'i
Tam ölçeğin +/- %0,2'si -de 25 °CSıcaklık sapması:+/- 0,01 %FS/°CTekrarlama doğruluğu:+/- 0,4 %FSDoğrusal olmama:+/- 0,2 %FSÇıkış dalgalanması:20 mVÇapraz karışma:<= 1 LSB[Us] nominal besleme gerilimi:24 V DCBesleme gerilimi limitleri:20,4…28,8 VKablonun tipi:Bükümlü blendajlı kablo çifti <30 m için çıkış devreAkım tüketimi:40 mA -de 5 V DC bara konnektörü üzerinden yüksüz
50 mA -de 5 V DC bara konnektörü üzerinden tam yük
50 mA -de 24 V DC harici besleme aracılığıyla yüksüz
125 mA -de 24 V DC harici besleme aracılığıyla tam yükYerel sinyalleme:PWR: 1 LED (yeşil)Elektrikli bağlantı:11 x 2,5 mm² çıkarılabilir yaylı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar ve besleme içinYalıtım:Çıkış ve besleme arasında -de 1500 V AC
Çıkış ve dahili lojik arasında -de 500 V ACİşaretleme:CEKesinti dayanımı:1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV çıkış ortak mod 'e uygunEN/IEC 61000-4-5Montaj desteği:Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panelYükseklik:90 mmDerinlik:70 mmGenişlik:23,6 mmÜrün ağırlığı:0,1 kgOrtam Koşulları -
