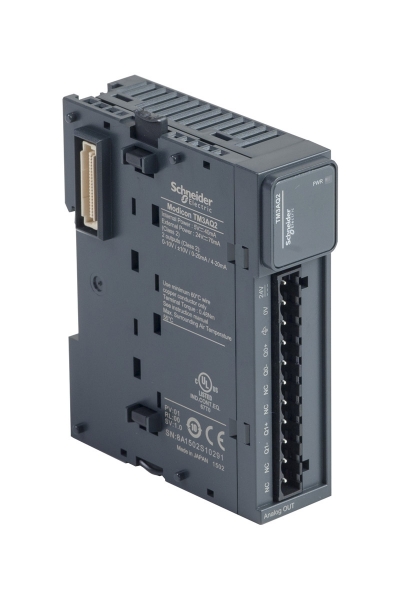

Schneider TM3AQ2 Analog Çıkış Modülü

Name: elektromarketim
Rating: 4.7 (177 reviews)

7.714,19 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Electric Güç Modülleri

Ürün Özellikleri
Ürün serisi
:
Modicon TM3
Ürün ya da bileşen tipi
:
Analog çıkış modülü
Seri uyumluluğu
:
Modicon M221
Modicon M241
Modicon M251
Modicon M262
Analog çıkış sayısı
:
2
Analog çıkış tipi
:
Akım: 4...20 mA
Akım: 0...20 mA
Gerilim: 0...10 V
Gerilim: - 10...10 V
Tamamlayıcı Özellikler
Analog çıkış çözünürlüğü
:
11 bit + işaret
12 bit
LSB değeri
:
2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım
Yük tipi
:
Dirençli
Ohm cinsinden yük empedansı
:
1 kOhm gerilim
300 Ohm akım
Stabilizasyon süresi
:
1 ms
Dönüşüm süresi
:
1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi
Mutlak doğruluk hatası
:
Tam ölçeğin +/- %0,1'i -de 25 °C
Tam ölçeğin +/- % 1'i
Sıcaklık sapması
:
+/- 0,006 %FS/°C
Tekrarlama doğruluğu
:
+/- 0,4 %FS
Doğrusal olmama
:
+/- 0,01 %FS
Çıkış dalgalanması
:
20 mV
Çapraz karışma
:
<= 1 LSB
[Us] nominal besleme gerilimi
:
24 V DC
Besleme gerilimi limitleri
:
20,4…28,8 V
Kablonun tipi
:
Bükümlü blendajlı kablo çifti <30 m için çıkış devre
Akım tüketimi
:
40 mA -de 5 V DC bara konnektörü üzerinden tam yük
35 mA -de 5 V DC bara konnektörü üzerinden yüksüz
30 mA -de 24 V DC harici besleme aracılığıyla yüksüz
70 mA -de 24 V DC harici besleme aracılığıyla tam yük
Yerel sinyalleme
:
PWR: 1 LED (yeşil)
Elektrikli bağlantı
:
11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar ve besleme için
Yalıtım
:
Çıkış ve besleme arasında -de 1500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
İşaretleme
:
CE
Kesinti dayanımı
:
1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV çıkış ortak mod 'e uygunEN/IEC 61000-4-5
Montaj desteği
:
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik
:
90 mm
Derinlik
:
70 mm
Genişlik
:
23,6 mm
Ürün ağırlığı
:
0,115 kg
Ortam Koşulları
Standartlar
:
EN/IEC 61010-2-201
EN/IEC 61131-2
Elektrostatik deşarja direnç
:
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Elektromanyetik alanlara direnç
:
10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
Manyetik alanlara direnç
:
30 A/m 'e uygunEN/IEC 61000-4-8
Hızlı geçici akımlara direnç
:
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç
:
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon
:
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
Mikro kırılmalara bağışıklık
:
10 ms
Çalışma için ortam hava sıcaklığı
:
-10…55 °C yatay kurulum
-10…35 °C dikey kurulum
Depolama ortam koşulları
:
-25…70 °C
Bağıl nem
:
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi
:
IP20
Kirletme derecesi
:
2
Çalışma yüksekliği
:
0...2000 m
Depolama yüksekliği
:
0…3000 m
Titreşim direnci
:
3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
Darbe dayanımı
:
15 gn için 11 ms
