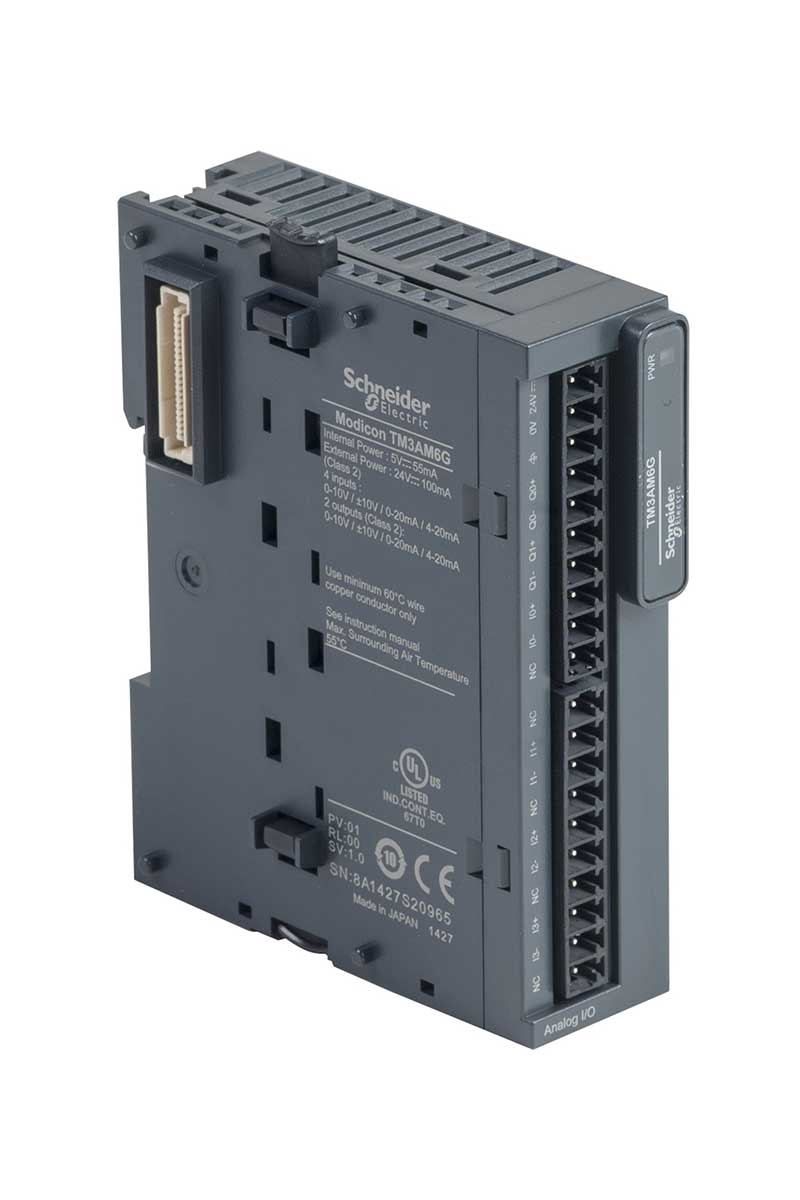

Schneider TM3AM6G 4G/2Ç Modülü

Modicon TM3

Giriş/çıkış analog modülü

Modicon M221
Modicon M241
Modicon M251
Modicon M262

4

Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 V

2

Akım: 4...20 mA
Akım: 0...20 mA
Gerilim: 0...10 V
Gerilim: - 10...10 V

12 bit
11 bit + işaret

13 V, analog giris tipi: gerilim
40 mA, analog giris tipi: akım

<= 50 Ohm akım
>= 1 MOhm gerilim

12 bit
11 bit + işaret

2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım

Dirençli

1 kOhm gerilim
300 Ohm akım

1 ms

1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi

1 ms
10 ms

Tam ölçeğin +/- % 1'i
Tam ölçeğin +/- %0,2'si -de 25 °C

+/- 0,01 %FS/°C

+/-0,5 %FS için giriş
+/-0,5 %FS için çıkış

+/- 0,2 %FS

20 mV

<= 1 LSB

24 V DC

20,4…28,8 V

Bükümlü blendajlı kablo çifti <30 m için giriş/çıkış devre

45 mA -de 5 V DC bara konnektörü üzerinden yüksüz
55 mA -de 5 V DC bara konnektörü üzerinden tam yük
55 mA -de 24 V DC harici besleme aracılığıyla yüksüz
100 mA -de 24 V DC harici besleme aracılığıyla tam yük

PWR: 1 LED (yeşil)

10 x 1,5 mm² çıkarılabilir yaylı terminal bloğuile aralık 3,81 mm ayarlama girişler için
10 x 1,5 mm² çıkarılabilir yaylı terminal bloğuile aralık 3,81 mm ayarlama girişler, çıkışlar ve besleme için

Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V AC
Çıkış ve besleme arasında -de 1500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC

CE

1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV G/Ç diferansiyel mod 'e uygunEN/IEC 61000-4-5

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel

90 mm

70 mm

23,6 mm

0,1 kg
