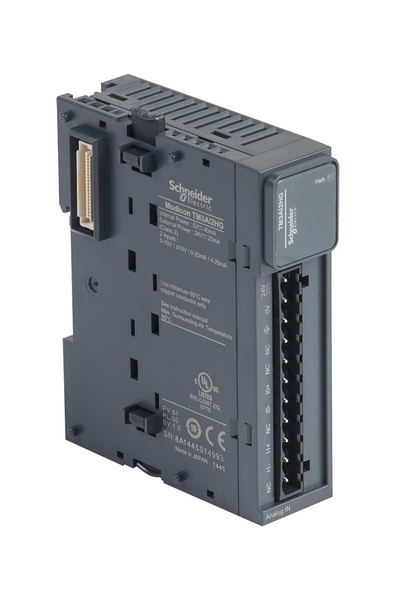

Schneider TM3AI2HG 16 Bit 2li Analog Giriş Modülü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Analog Giriş Modülü
Ürün ÖzellikleriÜrün serisi:Modicon TM3Ürün ya da bileşen tipi:Analog giriş modülüSeri uyumluluğu:Modicon M221
Modicon M241
Modicon M251
Modicon M262Analog giriş sayısı:2Analog giriş tipi:Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 VTamamlayıcı ÖzelliklerAnalog giriş çözünürlüğü:16 bit
15 bit + işaretİzin verilebilir sürekli aşırı yük:13 V, analog giris tipi: gerilim
40 mA, analog giris tipi: akımGiriş empedansı:<= 50 Ohm akım
>= 1 MOhm gerilimLSB değeri:2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakımDönüşüm süresi:1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresiÖrnekleme süresi:1 msMutlak doğruluk hatası:Tam ölçeğin +/- %0,1'i -de 25 °C
Tam ölçeğin +/- % 1'iSıcaklık sapması:+/- 0,006 %FS/°CTekrarlama doğruluğu:+/-0,5 %FSDoğrusal olmama:+/- 0,01 %FSÇapraz karışma:<= 1 LSB[Us] nominal besleme gerilimi:24 V DCBesleme gerilimi limitleri:20,4…28,8 VKablonun tipi:Bükümlü blendajlı kablo çifti <30 m için giriş devreAkım tüketimi:30 mA -de 5 V DC bara konnektörü üzerinden yüksüz
40 mA -de 5 V DC bara konnektörü üzerinden tam yük
25 mA -de 24 V DC harici besleme aracılığıylaYerel sinyalleme:PWR: 1 LED (yeşil)Elektrikli bağlantı:11 x 2,5 mm² çıkarılabilir yaylı terminal bloğuile aralık 5,08 mm ayarlama girişler ve besleme içinYalıtım:Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V ACİşaretleme:CEKesinti dayanımı:1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5Montaj desteği:Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panelYükseklik:90 mmDerinlik:70 mmGenişlik:23,6 mmÜrün ağırlığı:0,1 kgOrtam Koşulları -
