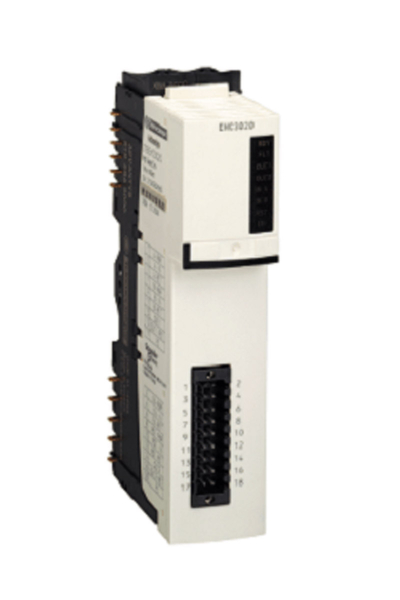

Schneider STBEHC3020KC 1 Ch 40000Hz 2G Sayaç Kiti

Modicon STB dağıtılmış G/Ç çözümü

Sayaç kiti

1

STBEHC3020 modülü
STBXBA3000 tabanı
STBXTS215018 terminal yaylı kelepçe konnektör

2

40000 Hz

Ölçüm süresi periyotları
Ileri/geri sayım
Geri sayım
Frekans metre
Döngü (modül) sayımı
Olayları say

Modicon yapılandırma yazılımı

2/3 tel fotoelektrik sensörü
Mekanik sensör
2 telli/3 telli yakınlık sensörleri ile
Artımlı enkoder

24 V

19,2...30 V

DC

6 mA

Pozitif

-3...5 V

11...30 V

<= 1.5 mA

>= 2 mA

0 ms dijital 40000 Hz sayım girişleri
0,4 msn dijital 1000 Hz sayım girişleri
1,2 msn dijital 400 Hz sayım girişleri
2,5 µs analog sayım girişleri
25 µs analog yardımcı giriş

24 V

19,2...30 V

DC

0,5 A

Pozitif veya negatif yapılandırılabilir

0,1 mA 0 durumunda

<3 V 1 durumunda

500 mH -de 4 Hz

Aşırı yük koruması elektronik açma manuel veya otomatik sıfırlama
Kısa devre koruması elektronik açma manuel veya otomatik sıfırlama
Aşırı yük koruması akım sınırlayıcı
Kısa devre koruması akım sınırlayıcı

Son değeri muhafaza etme yapılandırıldı
Çıkış kanalları için durum 0 varsayılan olarak
Her bir kanal için durum 0 veya 1 yapılandırıldı

Evet

Parametre ayarına bağlı olarak düşüş çıkışı zorunlu yapılandırılmış standart ağ arayüz modülü
0'a düşüş zorunlu yapılandırılmamış standart ağ arayüz modülü
0'a düşüş temel ağ arayüz modülü

Montaj tabanı STBXBA3000
Güç dağıtım modülü STBPDT3100/3105

24 V DC

Güç dağıtım modülü

60...100 mA -de 5 V DC için lojik veriyolu

500 V

CE

II

1 LED (yeşil) EN onaylama giriş durumu (EN)
1 LED (yeşil) modül durumu (RDY)
1 LED (yeşil) giriş durumunu sıfırlama (RST)
Sayım girişi başına 1 LED (yeşil) giriş durumunu (INA, INB) sayıyor
Çıkış başına 1 LED (yeşil) çıkış durumu (OUT1, OUT2)
1 LED (kırmızı) modül hatası (FLT)

28,1 mm

70 mm

128,3 mm
