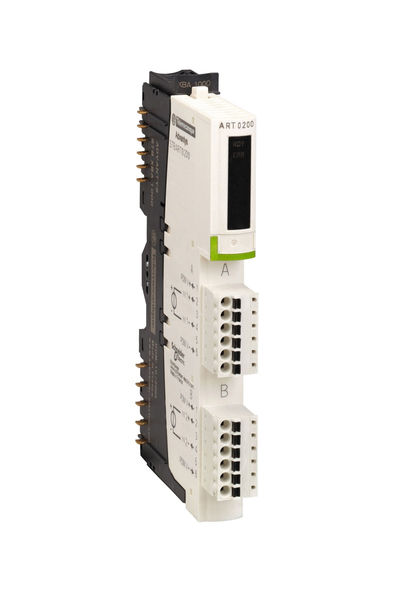

Schneider STBART0200K 2 G 15 Bit STB Standart Analog Çıkış Kiti

Modicon STB dağıtılmış G/Ç çözümü

Standart analog giriş kiti

STBART0200 modülü
STBXTS1100, 6 terminalli vida tipi konnektör
STBXBA1000 tabanı
STBXTS2100, 6 terminalli yaylı kelepçe konnektör

Gerilim +/- 80 mV
Sıcaklık probu -100...+260 °C Cu 10 2, 3 veya 4 tel IEC
Sıcaklık probu -100...+450 °C Pt 100 2, 3 veya 4 tel US/JIS
Sıcaklık probu -100...+450 °C Pt 1000 2, 3 veya 4 tel US/JIS
Sıcaklık probu -200...+850 °C Pt 100 2, 3 veya 4 tel IEC
Sıcaklık probu -200...+850 °C Pt 1000 2, 3 veya 4 tel IEC
Sıcaklık probu -60...+180 °C Ni 100 2, 3 veya 4 tel IEC
Sıcaklık probu -60...+180 °C Ni 1000 2, 3 veya 4 tel IEC
Termokuplör +130...+1820 °C termokuplör B
Termokuplör -200...+760 °C termokuplör J
Termokuplör -270...+1000 °C termokuplör E
Termokuplör -270...+1370 °C termokuplör K
Termokuplör -270...+400 °C termokuplör T
Termokuplör -50...+1665 °C termokuplör R
Termokuplör -50...+1665 °C termokuplör S

2

15 bit + işaret

Tekli alçak geçiren giriş filtresi 25 Hz

+/- 7,5 V DC

Evet

Standart NIM'lere uygundur

Durum 0 temel NIM'ler
Kullanıcı yapılandırılabilir standart NIM'ler

EN 61131-2
IEC 61131-2

10 MOhm +/- 80 mV

100 mA giriş kanalları başına

Kısa devre koruması

Tam ölçeğin +/- %0,1'i 25 °C dahili
Tam ölçeğin +/- %0,15'i 25 °C harici

1 dakika için 1500 V

Soğuk bağlantı dengelemesi için 1 word
2 giriş word'ü

Montaj tabanı STBXBA1000
Güç dağıtım modülü STBPDT3100/3105

24 V DC

Güç dağıtım modülü

30 mA -de 5 V DC için lojik veriyolu

0,01 mV gerilim
0,1 °C veya 0,1 °F sıcaklık probu
0,1 °C veya 0,1 °F termokuplör

150 ms gerilim 60 Hz
170 ms gerilim 50 Hz
180 ms sıcaklık probu 60 Hz 2 veya 4 tel
200 ms sıcaklık probu 50 Hz 2 veya 4 tel
210 ms termokuplör dahili soğuk bağlantı dengelemesiyle. 60 Hz
230 ms termokuplör dahili soğuk bağlantı dengelemesiyle. 50 Hz
300 ms sıcaklık probu 60 Hz 3 tel
340 ms sıcaklık probu 50 Hz 3 tel
360 ms termokuplör harici soğuk bağlantı dengelemesiyle 60 Hz
400 ms termokuplör harici soğuk bağlantı dengelemesiyle 50 Hz

20 Ohm Cu 10 IEC/US/JIS 2 veya 3 tel
20 Ohm Ni 100 IEC/US/JIS 2 veya 3 tel
20 Ohm Pt 100 IEC/US/JIS 2 veya 3 tel
200 Ohm Ni 1000 IEC/US/JIS 2 veya 3 tel
200 Ohm Pt 1000 IEC/US/JIS 2 veya 3 tel
50 Ohm Cu 10 IEC/US/JIS 4 tel
50 Ohm Ni 100 IEC/US/JIS 4 tel
50 Ohm Pt 100 IEC/US/JIS 4 tel
500 Ohm Ni 1000 IEC/US/JIS 4 tel
500 Ohm Pt 1000 IEC/US/JIS 4 tel

+/- 1 °C Ni 100 25 °C harici
+/- 1 °C Ni 100 25 °C dahili
+/- 1 °C Ni 1000 25 °C harici
+/- 1 °C Ni 1000 25 °C dahili
+/- 1 °C Pt 100 25 °C dahili
+/- 1 °C Pt 1000 25 °C dahili
+/- 1,75 °C termokuplör B harici soğuk bağlantı dengelemesiyle 25 °C
+/- 1,75 °C termokuplör E harici soğuk bağlantı dengelemesiyle 25 °C
+/- 1,75 °C termokuplör J harici soğuk bağlantı dengelemesiyle 25 °C
+/- 1,75 °C termokuplör K harici soğuk bağlantı dengelemesiyle 25 °C
+/- 1,75 °C termokuplör R harici soğuk bağlantı dengelemesiyle 25 °C
+/- 1,75 °C termokuplör S harici soğuk bağlantı dengelemesiyle 25 °C
+/- 1,75 °C termokuplör T harici soğuk bağlantı dengelemesiyle 25 °C
+/- 2 °C Pt 100 25 °C harici
+/- 2 °C Pt 1000 25 °C harici
+/- 2,85 °C termokuplör B harici soğuk bağlantı dengelemesiyle 60 °C
+/- 2,85 °C termokuplör E harici soğuk bağlantı dengelemesiyle 60 °C
+/- 2,85 °C termokuplör J harici soğuk bağlantı dengelemesiyle 60 °C
+/- 2,85 °C termokuplör K harici soğuk bağlantı dengelemesiyle 60 °C
+/- 2,85 °C termokuplör R harici soğuk bağlantı dengelemesiyle 60 °C
+/- 2,85 °C termokuplör S harici soğuk bağlantı dengelemesiyle 60 °C
+/- 2,85 °C termokuplör T harici soğuk bağlantı dengelemesiyle 60 °C
+/- 3,6 °C termokuplör R dahili soğuk bağlantı dengelemesiyle. 25 °C
+/- 4 °C Cu 10 25 °C harici
+/- 4 °C Cu 10 25 °C dahili
+/- 4 °C termokuplör K dahili soğuk bağlantı dengelemesiyle. 25 °C
+/- 4,1 °C termokuplör S dahili soğuk bağlantı dengelemesiyle. 25 °C
+/- 4,2 °C termokuplör R dahili soğuk bağlantı dengelemesiyle. 60 °C
+/- 4,4 °C termokuplör T dahili soğuk bağlantı dengelemesiyle. 25 °C
+/- 4,6 °C termokuplör B dahili soğuk bağlantı dengelemesiyle. 25 °C
+/- 4,6 °C termokuplör E dahili soğuk bağlantı dengelemesiyle. 25 °C
+/- 5 °C termokuplör S dahili soğuk bağlantı dengelemesiyle. 60 °C
+/- 5,1 °C termokuplör J dahili soğuk bağlantı dengelemesiyle. 25 °C
+/- 5,5 °C termokuplör K dahili soğuk bağlantı dengelemesiyle. 60 °C
+/- 6,4 °C termokuplör T dahili soğuk bağlantı dengelemesiyle. 60 °C
+/- 6,8 °C termokuplör B dahili soğuk bağlantı dengelemesiyle. 60 °C
+/- 6,8 °C termokuplör E dahili soğuk bağlantı dengelemesiyle. 60 °C
+/- 7 °C termokuplör J dahili soğuk bağlantı dengelemesiyle. 60 °C

CE

II

1 LED (yeşil) modül durumu (RDY)
1 LED (kırmızı) modül hatası (ERR)
