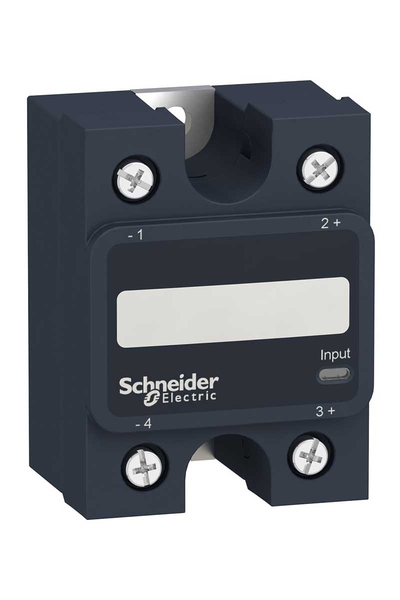

Schneider SSP1D440BDT 3.5-32VDC 1-150VDC 40A Solid State Röle

Harmony Solid State Relays

40 A'ya Kadar Solid State Röle

Termik pad

SSP1

Panel

1 faz

40 A

Mosfet çıkışı
DC anahtarlama

DC anahtarlama

3,5...32 V DC

3,5 V DC açma

1 V DC kapama

0,1 msn (açma)
0,1 msn (kapama)

10…15 mA

1...150 V DC

0,001…40 A

106 A için 10 ms

Tip 2 - 20 A minyatür devre kesici (MCB) - egim B
Tip 1 - 40 A minyatür devre kesici (MCB) - egim B

0,3 mA devre dışı

<2,1 V açık durumda

1000 MOhm -de 500 V DC

50 pF için giriş/çıkış

2,5 kV AC için giriş/çıkış
2,5 kV AC için gövdeye giriş veya çıkış

2,5 kV çıkıştan gövdeye

1,5...1,7 N.m için giriş
2...2,2 N.m için çıkış

Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş
Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış
Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş
Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış
Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş
Halka pabuçlar: 9,2 x 4 mm için giriş
Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış
Halka pabuçlar: 11,7 x 4,5 mm için çıkış

0,22 °C/W bağlantıdan gövdeye

0,48 °C-in²/W 25 psi'de

LED, yeşil için giriş

IP20

B10d = 1731395
MTTFd = 1875,9 yıl

89,2 g

Açılı
