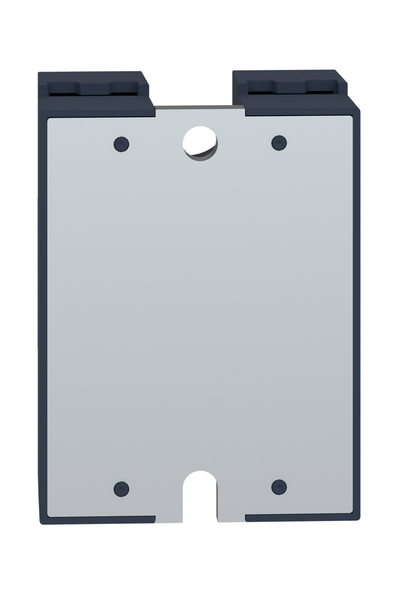

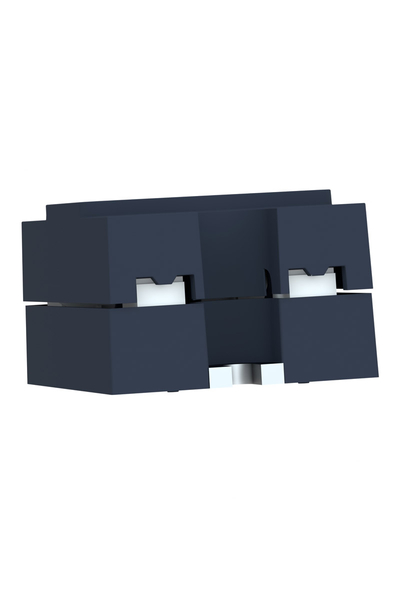

Schneider SSP1A450M7 90-280VAC 48-660VAC 50A Solid State Röle

Harmony Solid State Relays

50 A'ya Kadar Solid State Röle

SSP1

Panel

1 faz

50 A

SCR çıkışı
Sıfır gerilim anahtarlama

Sıfır gerilim anahtarlama

90...280 V AC

90 V AC açma

10 V AC kapama

30 ms (kapama)
25 ms (açma)

5…10 mA

48...660 V AC

0,15…50 A

1200 V

625 A için 16,6 msn

1770 A².s için 10 ms -de 50 Hz yarım çevrim
1629 A².s için 8,33 ms -de 60 Hz yarım çevrim

Tip 1 - 40 A minyatür devre kesici (MCB) - egim B
Tip 2 - 32 A minyatür devre kesici (MCB) - egim B

1 mA devre dışı

<1,15 V açık durumda

500 V/µs devre dışı maksimum gerilimde

0,5 (maksimum yük ile)

0,75 hp 120 V AC
2 hp 240 V AC
5 hp 480 V AC

1000 MOhm -de 500 V DC

8 pF için giriş/çıkış

4 kV AC için giriş/çıkış
4 kV AC için gövdeye giriş veya çıkış

6 kV çıkıştan gövdeye
6 kV girişten çıkışa

1,5...1,7 N.m için giriş
2...2,2 N.m için çıkış

Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) Kablo uçlu için giriş
Vidalı terminaller: 0,5...5,26 mm², (AWG 20...AWG 10) Kablo uçlu için çıkış
Vidalı terminaller: 0,2...3,3 mm², (AWG 24...AWG 12) kablo uçsuz için giriş
Vidalı terminaller: 0,5...8,26 mm², (AWG 20...AWG 8) kablo uçsuz için çıkış
Çatal tipli etiket konnektörleri: 9,2 x 4 mm için giriş
Halka pabuçlar: 9,2 x 4 mm için giriş
Çatal tipli etiket konnektörleri: 11,7 x 4,5 mm için çıkış
Halka pabuçlar: 11,7 x 4,5 mm için çıkış

0,45 °C/W bağlantıdan gövdeye

LED, yeşil için giriş

IP20

B10d = 1731395
MTTFd = 1875,9 yıl

89,2 g

Açılı
