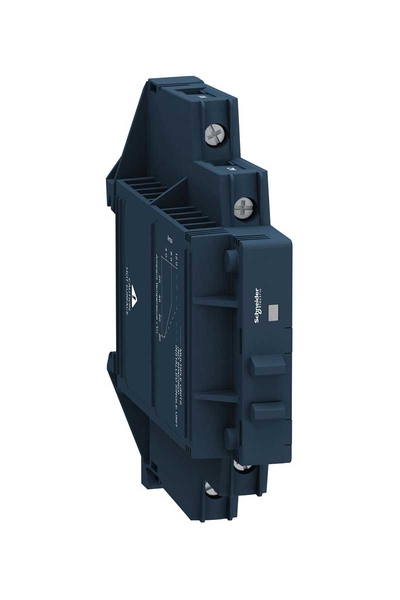

Schneider SSM1A112BD 4-32V DC 24-280V AC 12A Dın Ray Montajlı Solid State Röle
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Solid State Röle
Ürün ÖzellikleriÜrün serisi:Harmony Solid State RelaysÜrün ya da bileşen tipi:20 A'ya kadar Solid State RöleÜrün grubu:SSMKanalların sayısı:1Aşama sayısı:1 fazÇıktı Anahtarlama Modu:Sıfır gerilim anahtarlamaTamamlayıcı ÖzelliklerMontaj desteği:Simetrik DIN rayıNominal akım (Ir):12 AÇıkış gerilimi:24...280 V ACKontrol devresi gerilimi:4...32 V DCSıkma torku:0.5...0.8 N.m için giriş
0.5...0.8 N.m için çıkışBağlantılar - terminaller:Vidalı terminaller: 1 x 0,3...1 x 1,5 mm², (AWG 22...AWG 16) için giriş
Vidalı terminaller: 1 x 0,3...1 x 2,5 mm², (AWG 22...AWG 14) için çıkışMaksimum kapasitans:10 pF için giriş/çıkışYalıtım direnci:1000 MOhm -de 500 V DCYerel sinyalleme:Giriş durumu: LED (yeşil)Minimum Anahtarlam gerilimi:4 V DC açmaMaksimum anahtarlama gerilimi:1 V DC kapamaGiriş Akımı:9…11 mASolid state çıkış tipi:Sıfır gerilim anahtarlama
SCR çıkışıYük akımı:0,15…12 AGeçici aşırı gerilim:600 VKesinti akımı:715 A için 16,6 msn
750 A için 20 msMaksimum voltaj düşüşü:<1,3 V açık durumdaMotor gücü hp:0,33 hp -de <40 °C 240 V ACSigortalar için maksimum I²t:2560 A².s için 10 ms -de 50 Hz yarım çevrim
2330 A².s için 8,33 ms -de 60 Hz yarım çevrimMaksimum sızıntı akımı:0,1 mA devre dışıDV/DT:500 V/µs devre dışı maksimum gerilimdeYanıt süresi:0,5 döngü (açma)
0,5 döngü (kapama)Güç faktörü:0,5 (maksimum yük ile)Aşırı gerilim kategorisi:IIIGenişlik:18 mmYükseklik:90,3 mmDerinlik:83,7 mmÜrün ağırlığı:0,09 kgOrtam Koşulları -
