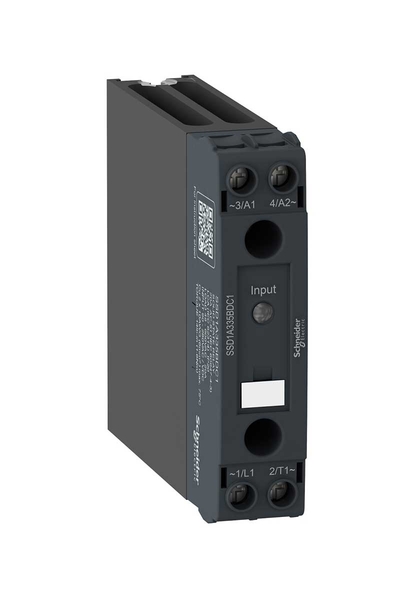

Schneider SSD1A335M7C1 90-280V AC/DC 48-600V 35A Ray Montajlı Solid State Röle

Harmony Solid State Relays

40 A'ya Kadar Solid State Röle

SSD1

1

1 faz

35 mm simetrik DIN rayı 'e uygunEN/IEC 60715

35 A

Sıfır gerilim anahtarlama

47...440 Hz

Kesintisiz

48...600 V AC

90...280 V AC/DC

1,5...1,7 N.m için giriş kontrolü
13...15 lb.in için giriş kontrolü
1,5...1,7 N.m için çıkış yükü
13...15 lb.in için lçıkış yükü

4 kV AC için giriş/çıkış devresi
4 kV AC için gövdeye giriş veya çıkış

6 kV için giriş/çıkış devresi
6 kV için gövdeye giriş veya çıkış

1000 MOhm -de 500 V DC

Kontrol Voltajı: Led (Yeşil)

90 V AC/DC açma

5 V AC/DC kapama

6…10 mA

Sıfır gerilim anahtarlama

0,15…35 A

1200 V

1350 A at 60 Hz

<1,15 V açık durumda

1,5 kW/2 hp -de 120 V AC
3,73 kW/5 hp -de 240 V AC
7,46 kW/10 hp -de 480 V AC

Elektrostatik deşarj 6 kV criteria A kontak deşarjı 'e uygunIEC 61000-4-2
Elektrostatik deşarj 8 kV criteria A hava deşarjı 'e uygunIEC 61000-4-2
Iletimli RF kesintileri 10 V, 0.15...80 MHz criteria A seviye 3 'e uygunIEC 61000-4-6
Elektrik hızlı geçici/patlama bağışıklık testi 2 kV, 5/100 kHz criteria B output ports 'e uygunIEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi 1 kV, 5/100 kHz criteria B input ports 'e uygunIEC 61000-4-4
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 10 V/m, 80 MHz...1 GHz criteria A 'e uygunIEC 61000-4-3
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 3 V/m, 1.4...2 GHz criteria A 'e uygunIEC 61000-4-3
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi 1 V/m, 2...2.7 GHz criteria A 'e uygunIEC 61000-4-3
Kesinti bağışıklık testi 1 kV criteria A output ports line to line 'e uygunIEC 61000-4-5
Kesinti bağışıklık testi 2 kV criteria A output ports line to earth 'e uygunIEC 61000-4-5
Kesinti bağışıklık testi 1 kV criteria A input ports line to line 'e uygunIEC 61000-4-5
Kesinti bağışıklık testi 2 kV criteria A input ports line to earth 'e uygunIEC 61000-4-5
Yayılmalı emisyon environment B for AC input supply 'e uygunIEC 60947-4-3
Iletimli emisyon environment A for AC input supply 'e uygunIEC 60947-4-3
Mikro kırılmalara ve gerilim düşüşlerine bağışıklık 30 %, 500 ms criteria A 'e uygunIEC 61000-4-11
Mikro kırılmalara ve gerilim düşüşlerine bağışıklık 100 %, 20 ms criteria B 'e uygunIEC 61000-4-11

8320 A².s için 10 ms
7593 A².s için 8,33 ms

1 mA devre dışı

500 V/µs devre dışı at maximum rated voltage

20 ms (açma)
30 ms (kapama)

0,5 maksimum yük ile

Tip 1
Tip 2

III

22,5 mm

93,2 mm

116,5 mm

0,298 kg

Açılı
