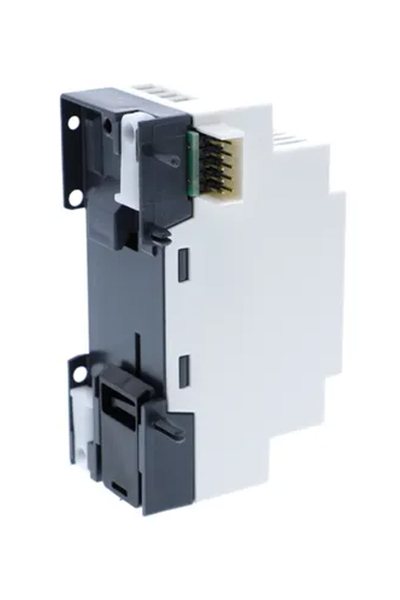

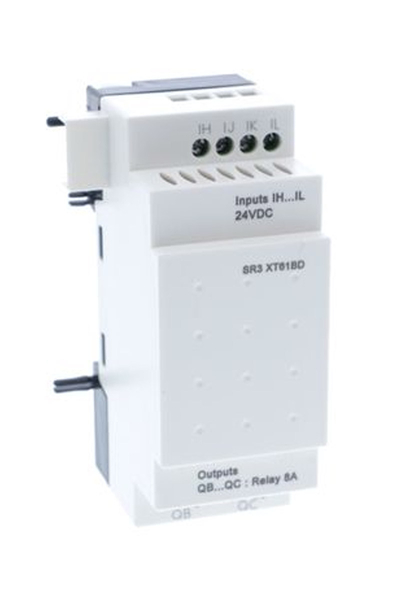

Schneider SR3XT61BD Zelio Logic için 24V DC 6 Dijital Genişletme Modülü

Dijital G/Ç uzatma modülü

120ile ladder programlama

6…90 ms

10 yıl -de 25 °C

12 dk/yıl -de 0…55 °C

Her güç verildiğinde program belleği

24 V DC

19,2…30 V

Dirençli

24 V DC

4 mA

1 kHz için Dijital giriş

>= 15 V için I1...IA ve IH...IR Dijital giriş devresi
>= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG

<= 5 V için I1...IA ve IH...IR Dijital giriş devresi
<= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG

>= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)
>= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi)

<= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)
<= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi)

3 telli yakınlık sensörleri PNP için Dijital giriş

12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG
7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi

2 röle

24...250 V AC (röle çıkışı)
5...30 V DC (röle çıkışı)

NA için röle çıkışı

Tüm 2 çıkış için 8 A için röle çıkışı

AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1

>= 10 mA -de 12 V (röle çıkışı)

0,1 Hz (Ie'de) için röle çıkışı
10 Hz (yüksüz) için röle çıkışı

10000000 cycles için röle çıkışı

4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1

10 ms (durum 0'dan durum 1'e) için röle çıkışı
5 ms (durum 1'den durum 0'a) için röle çıkışı

Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı

0,5 N.m

0,125 kg
