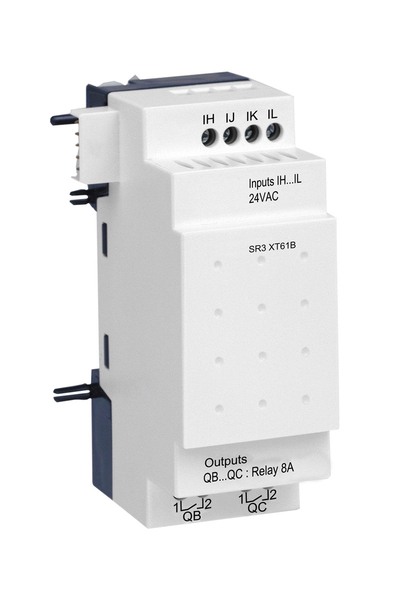

Schneider SR3XT61B Zelio Logic için 24V AC Dijital Genişletme Modülü

Dijital G/Ç uzatma modülü

120ile ladder programlama

6…90 ms

10 yıl -de 25 °C

12 dk/yıl -de 0…55 °C

Her güç verildiğinde program belleği

24 V AC

20,4…28,8 V

50/60 Hz

4

24 V AC

4,4 mA

47...53 Hz
57...63 Hz

>= 14 V için Dijital giriş

<= 5 V için Dijital giriş

>= 2 mA (Dijital giriş)

<= 0.5 mA (Dijital giriş)

4,6 kOhm için Dijital giriş

2 röle

5...30 V DC (röle çıkışı)
24...250 V AC

NA için röle çıkışı

Tüm 2 çıkış için 8 A için röle çıkışı

AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1

>= 10 mA -de 12 V (röle çıkışı)

0,1 Hz (Ie'de) için röle çıkışı
10 Hz (yüksüz) için röle çıkışı

10000000 cycles için röle çıkışı

4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1

50 msile ladder programlama (durum 0'dan durum 1'e) için Dijital giriş
50 msile ladder programlama (durum 1'den durum 0'a) için Dijital giriş
50...255 msile FBD programlama (durum 0'dan durum 1'e) için Dijital giriş
50...255 msile FBD programlama (durum 1'den durum 0'a) için Dijital giriş
10 ms (durum 0'dan durum 1'e) için röle çıkışı
5 ms (durum 1'den durum 0'a) için röle çıkışı

Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı

0,5 N.m

0,125 kg
