Marka : Schneider Electric |Ürün Kodu : SR2PACK2BD
☆☆☆☆☆
0 Yorum | Yorum Yap

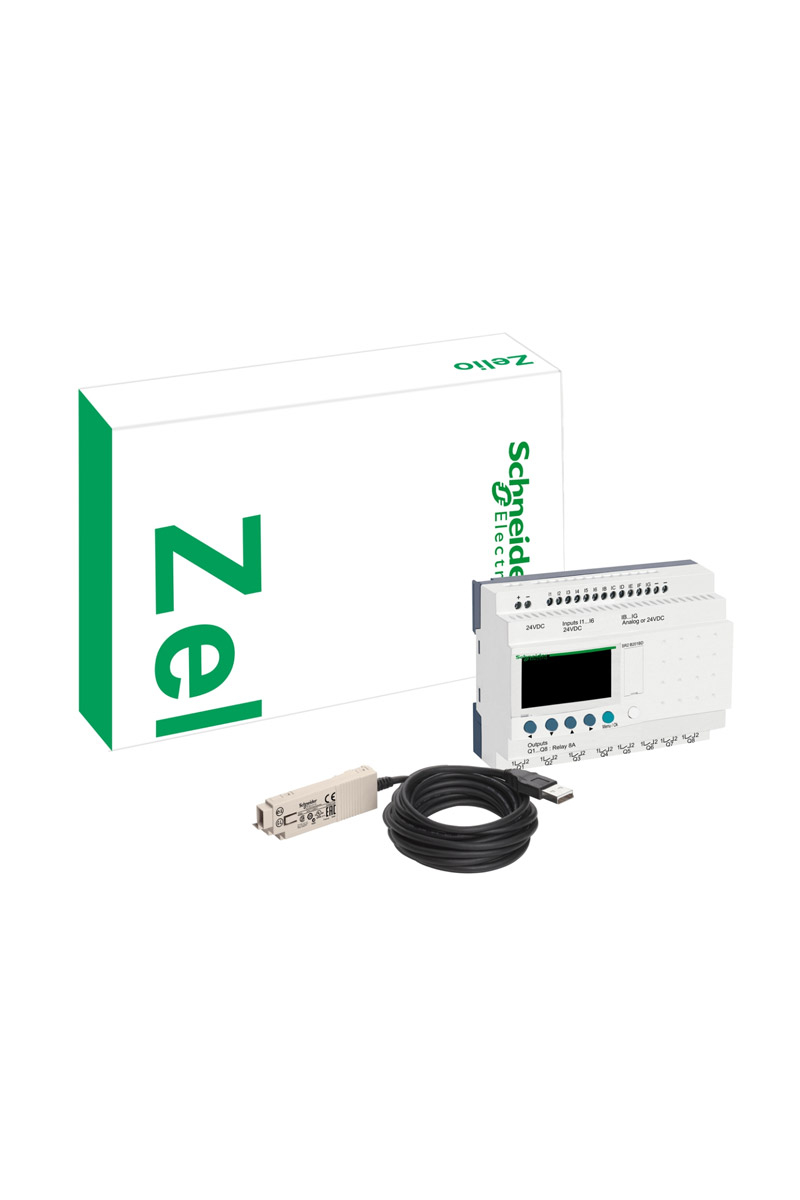

Schneider SR2PACK2BD 24VDC Zelio Logic Kompakt Akıllı Röle
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Akıllı Röle
Ürün ÖzellikleriÜrün ya da bileşen tipi:Kompakt keşif paketleriÇıkışların sayısı:8 röleTamamlayıcı ÖzelliklerKit düzenleme:SR2B201BD
Bilgisayara bağlantı için kablo PC SR2USB01Giriş/çıkış sayısı:20Kontrol şeması satır sayısı:120ile ladder programlama
0…200ile FBD programlamaDöngü süresi:6…90 msYedekleme süresi:10 yıl -de 25 °CSaat sapması:12 dk/yıl -de 0…55 °C
6 sn/ay -de 25 °CKontroller:Her güç verildiğinde program belleği[Us] nominal besleme gerilimi:24 VBesleme gerilimi limitleri:19,2…30 VMaksimum arz akımı:100 mA (uzatma olmadan)W cinsinden güç dağılımı:6 W uzatma olmadanDijital giriş tipi:DirençliDijital giriş gerilimi:24 V DCDijital giriş akımı:4 mASayım frekansı:1 kHz için Dijital girişGerilim durumu 1 garantili:>= 15 V için I1...IA ve IH...IR Dijital giriş devresi
>= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IGGerilim durumu 0 garantili:<= 5 V için I1...IA ve IH...IR Dijital giriş devresi
<= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IGMevcut Durum 1 Garantili:>= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)
>= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi)Mevcut Durum 0 Garantili:<= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG)Giriş uyumluluğu:3 telli yakınlık sensörleri PNP için Dijital girişAnalog giriş sayısı:2Analog giriş tipi:Ortak modAnalog giriş aralığı:0...10 V
0...24 VSıcaklık prob tipi:NTC 10k -de 25 °C
NTC 1000k -de 25 °C
KTY81 210/220/221/222/250
Pt 500Maksimum izin verilebilir gerilim:30 V için analog giriş devresiAnalog giriş çözünürlüğü:8 bitLSB değeri:39 mV için analog giriş devresiDönüşüm süresi:Akıllı röle döngü süresi için analog giriş devresiDönüşüm hatası:+/- 5 % -de 25 °C için analog giriş devresi
+/- % 6,2 -de 55 °C için analog giriş devresiTekrarlama doğruluğu:+/- 2 % -de 55 °C için analog giriş devresiÇalışma mesafesi:10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresiGiriş empedansı:12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG
12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG
7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresiÇıkış gerilimi limitleri:24...250 V AC (röle çıkışı)
5...30 V DC (röle çıkışı)Kontak tipi ve düzenleme:NA için röle çıkışıÇıkış termal akımı:Tüm 8 çıkış için 8 A için röle çıkışıElektrik dayanıklılığı:AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1
DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunEN/IEC 60947-5-1MA cinsinden anahtarlama kapasitesi:>= 10 mA -de 12 V (röle çıkışı)Hz cinsinden çalışma hızı:0,1 Hz (Ie'de) için röle çıkışı
10 Hz (yüksüz) için röle çıkışıMekanik dayanıklılık:10000000 cycles için röle çıkışı[Uimp] nominal darbe dayanım voltajı:4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1Saat:OlmadanYanıt süresi:10 ms (durum 0'dan durum 1'e) için röle çıkışı
5 ms (durum 1'den durum 0'a) için röle çıkışıBağlantılar - terminaller:Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı
Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçluSıkma torku:0,5 N.mÜrün ağırlığı:0,7 kgOrtam Koşulları -
