Marka : Schneider Electric |Ürün Kodu : RMNF22TB30
Schneider electric
☆☆☆☆☆
0 Yorum | Yorum Yap

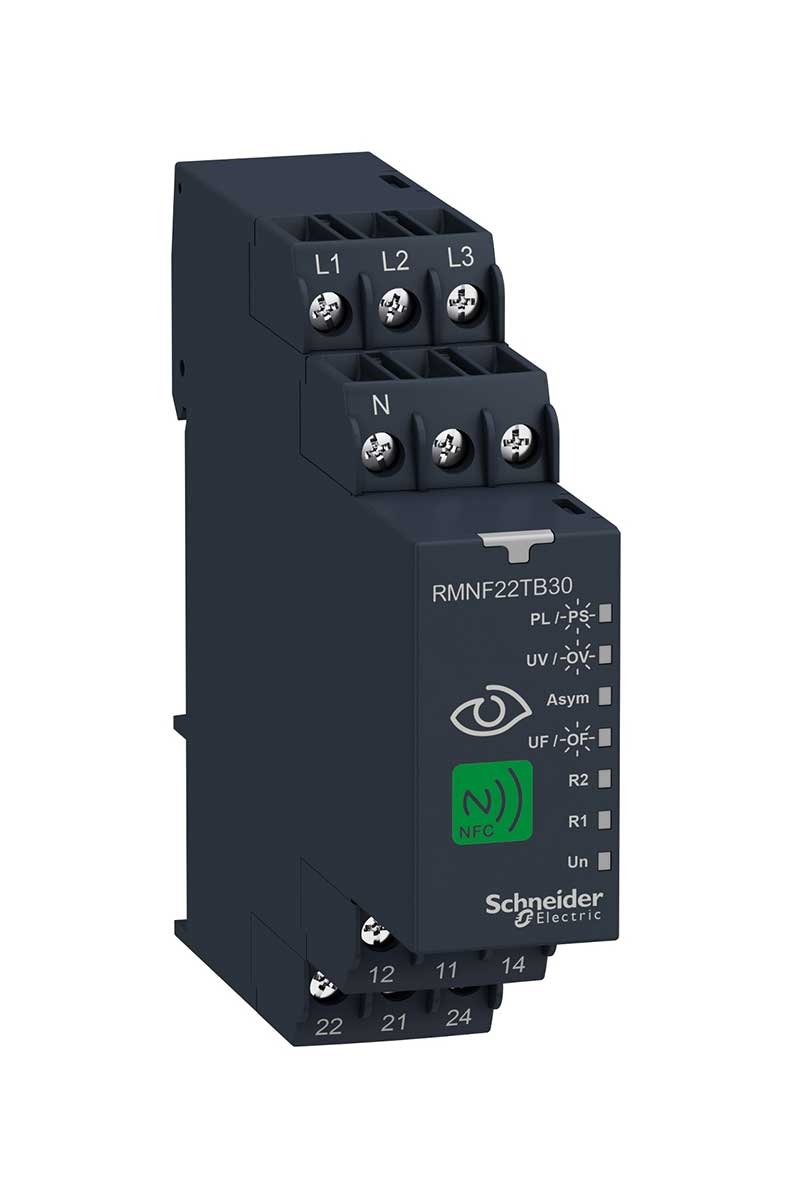

Schneider RMNF22TB30 208-480VAC 8A 2CO 3 Fazlı Kontrol Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider 3 Fazlı Kontrol Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysÜrün ya da bileşen tipi:3-evre kontrol rölesiRöle tipi:Kontrol rölesiFazların ağ sayısı:3 fazRöle adı:RMNF22Röle tarafından izlenen parametreler:Faz sırası
Faz hatası algılama
Aşırı gerilim algılama
Düşük gerilim algılama
Overfrequency and underfrequency
AsimetriDesteklenen işletim sistemi:AndroidYazılım versiyonu:V4.4 ve üstüZaman gecikme tipi:Açma gecikmesi 0.1 s...60 min
Kapatma gecikmesi 0.1 s...60 minVA cinsinden anahtarlama kapasitesi:2000 VATamamlayıcı ÖzelliklerNFC çalışma frekansı:13.56 MHzİletilen maksimum RF gücü:0,0002 mWSıfırlama süresi:1500 ms maksimum gerilimdeMaksimum anahtarlama gerilimi:250 V ACMinimum anahtarlama akımı:100 mA -de 6 VMaksimum anahtarlama akımı:8 A ACVA cinsinden güç tüketimi:4 VA -de 480 V AC 60 HzYüklü faktör:100 %Besleme voltajı frekansı:50...60 Hz +/- 10 %Çıkış kontakları:2 K/AAnahtarlama eşiğinin ayar doğruluğu:+/- (1.5 % + 1 V)Zaman gecikmesinin ayar doğruluğu:+/- 3 % için 10 s...60 min
+/- 300 ms için 0...10 snHisteresiz:3 % 'infixed için faz hatası algılamaKoruma tipi:166...576 V ayarlanabilir aşırı gerilim ve düşük gerilim algılama (line to line)
96...332 V ayarlanabilir aşırı gerilim ve düşük gerilim algılama (line to neutral)
5...150 V ayarlanabilir asimetri
45...66 Hz ayarlanabilir overfrequency or underfrequencyPower-up Max'te çalıştırma gecikmesi:650 msMaksimum ölçüm döngüsü:150 ms doğru rms değeri olarak ölçüm döngüsüTekrarlama doğruluğu:+/- % 0,5 için giriş devresi
+/- % 3 için zaman gecikmesiAnahtarlama eşiğinin ayar doğruluğu:+/- (1.5 % + 1 V)Ölçüm hatası:< 0.05 %/Hz with frequency variation
< % 0,05/°C sıcaklık değişimi ileYanıt süresi:<= 300 msYalıtım direnci:> 100 MOhm -de 500 V DC 'e uygunIEC 60255-27[Ui] nominal yalıtım voltajı:400 V[Uimp] nominal darbe dayanım voltajı:4 kV süresince 1,2/50 µsDielektrik test gerilimi:2,5 kV AC 50 Hz, 1 dk 'e uygunIEC 60255-27Montaj konumu:Herhangi bir konumBağlantılar - terminaller:Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) esnek Kablo uçlu
Vidalı terminaller, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) katı kablo uçsuz
Vidalı terminaller, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1
0,60… 0,99 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikYerel sinyalleme:Un, yeşil LED sabit) için güç AÇIK
R1, sarı LED sabit) için röle enerjili
R1, sarı LED yanıp söner) için zamanlama devam ediyor
R2, sarı LED sabit) için röle enerjili
R2, sarı LED yanıp söner) için zamanlama devam ediyor
PL, kırmızı LED sabit) için alarm phase failure triggered
PS, kırmızı LED yanıp söner) için alarm phase sequence failure triggered
UV, kırmızı LED sabit) için alarm undervoltage failure triggered
OV, kırmızı LED yanıp söner) için alarm overvoltage failure triggered
UF, kırmızı LED sabit) için alarm underfrequency failure triggered
OF, kırmızı LED yanıp söner) için alarm overfrequency failure triggered
ASYM, kırmızı LED sabit) için alarm asymmentry failure triggeredMontaj desteği:35 mm DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:100000 döngüMekanik dayanıklılık:10000000 döngüKullanım kategorisi:AC-15 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
AC-1 'e uygun IEC 60947-4-1
DC-1 'e uygun IEC 60947-4-1[Ith] klasik açık hava termik akımı:8 AKontak malzemesi:KadmiyumsuzGenişlik:22,5 mmYükseklik:90 mmDerinlik:99 mmKontak tipi ve düzenleme:2 K/AÜrün ağırlığı:0,125 kgOrtam Koşulları -
