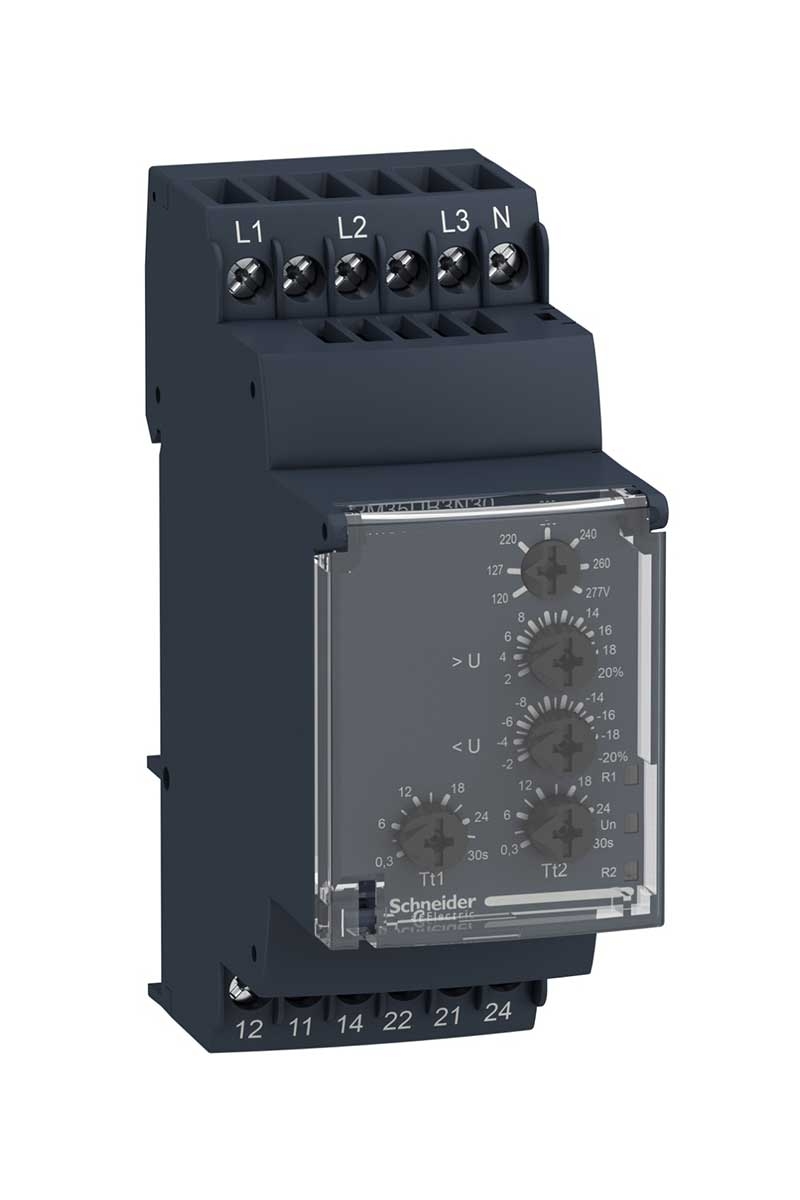

Schneider RM35UB3N30 Rm35-U 114-329V AC Gerilim Kontrol Rölesi

Harmony Control Relays

Gerilim kontrol rölesi

3 fazlı besleme için

RM35UB3

Nötr olmaması
Fazlar arasındaki aşırı gerilim ve düşük gerilim
Nötr arasındaki aşırı gerilim ve düşük gerilim

Ayarlanabilir 0.3...30 s, 0 + 10 % eşik değerini geçerken

1250 VA

10 mA -de 5 V DC

5 A AC/DC

0…3,9 VA AC

114...329 V gerilim AC 50/60 Hz

AC-12 'e uygun IEC 60947-5-1
AC-13 'e uygun IEC 60947-5-1
AC-14 'e uygun IEC 60947-5-1
AC-15 'e uygun IEC 60947-5-1
DC-12 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
DC-14 'e uygun IEC 60947-5-1

2 K/A

1500 ms zaman gecikmesi

250 V AC/DC

120...277 V AC 50/60 Hz +/- 10 %

114…329 V AC

114 V

50...60 Hz +/- 15 %

1 K/A + 1 K/A, eşik başına 1

5 A

150 ms doğru rms değeri olarak ölçüm döngüsü

2 %

650 ms

Tam ölçek değerinin +/- %10'u

+/- % 0,5 için giriş ve ölçüm devresi
+/- 1 % için zaman gecikmesi

Tüm serinin < % 1 üzerinde gerilim değişimi ile
% 0,05/°C sıcaklık değişimi ile

< 200 ms (bir hata durumunda)

CE

III 'e uygun IEC 60664-1

> 500 MOhm -de 500 V DC 'e uygun IEC 60255-5
> 500 MOhm -de 500 V DC 'e uygun IEC 60664-1

400 V 'e uygun IEC 60664-1

Herhangi bir konum olmadan

Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...2 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu

0,6… 1 N.m 'e uygun IEC 60947-1

Kendiliğinden sönen plastik

Güç AÇIK: LED (yeşil)
Röle AÇIK: LED (sarı)

35 mm simetrik DIN rayı 'e uygunEN/IEC 60715

10000 Döngü

30000000 döngü

<= 360 çalışma/saat tam yük

B10d = 470000
MTTFd = 502,2 yıl

35 mm

0,08 kg

Aşırı gerilim ve düşük gerilim algılama

RM3
