Marka : Schneider Electric |Ürün Kodu : RM35TM250MW
Schneider electric
☆☆☆☆☆
0 Yorum | Yorum Yap

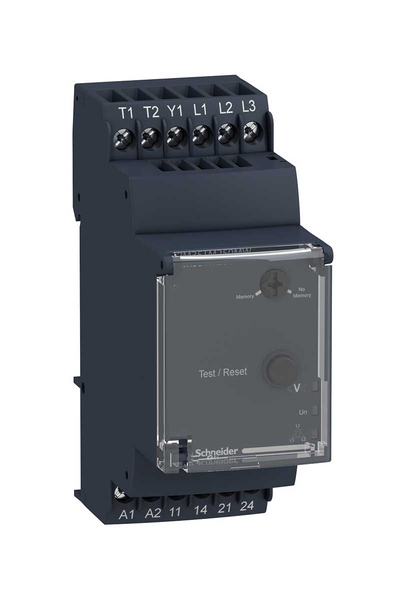

Schneider RM35TM250MW 24-240V 2NA Motor Gerilimi ve Sıcaklık Kontrol Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Sıcaklık Kontrol Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysÜrün ya da bileşen tipi:3-evre kontrol rölesiRöle tipi:Motor sıcaklığı kontrol rölesiÜrüne özel uygulama:3 fazlı besleme içinRöle adı:RM35TMRöle tarafından izlenen parametreler:Faz hatası algılama
Faz sırası
Test/sıfırlama düğmesi
PTC prob ile motor sıcaklığı
Seçim (bellek ile ya da bellek olmadan)Zaman gecikmesi:Sabit 0.3 sVA cinsinden anahtarlama kapasitesi:1250 VAÖlçüm aralığı:208...480 V gerilim AC
0...20 Ohm kısa devre algılamaKontak tipi ve düzenleme:2 NAKontrol devresi gerilimi (Uc):24...240 VTamamlayıcı ÖzelliklerSıfırlama süresi:10000 ms çıkışMaksimum anahtarlama gerilimi:250 V AC
250 V DCMinimum anahtarlama akımı:10 mA -de 5 V DCMaksimum anahtarlama akımı:5 A AC
5 A DCBesleme gerilimi limitleri:20,4…264 V AC
20,4…264 V DCVA cinsinden güç tüketimi:0…4 VA -de 24...240 V ACGüç tüketimi:0,5 W DCKontrol devresi frekansı:50...60 Hz +/- 10 %Terminaller arasında direnç:602 mOhmÇıkış kontakları:2 NANominal çıkış akımı:5 AÖlçüm gerilimi limitleri:176…528 V ACGüç yukarı gecikme:500 msGerilim aralığı:176...528 VYanıt süresi:> 50 ms (Y1 girişi (kontakY1-T1) ve basmalı düğme)Kontrol devresi gerilimi:<= 3,6 V 'insıcaklık kontrol devresi (T1-T2 terminalleri açık)Kısa devre akımı:0,007 A sıcaklık algılama devresi (T1-T2 terminalleri kısa devre yapmış)Maksimum direnç:1500 Ohm için sıcaklık sensörü -de 20 °CAçma eşiği:3100 Ohm +/- 10 % için sıcaklık kontrol devresiSıfırlama eşiği:1650 Ohm +/- 10 % için sıcaklık kontrol devresiİşaretleme:CEAşırı gerilim kategorisi:III 'e uygun IEC 60664-1Yalıtım direnci:> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5
> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60664-1[Ui] nominal yalıtım voltajı:400 V 'e uygun IEC 60664-1Besleme frekansı:50/60 Hz +/- 10 %Çalışma konumu:Herhangi bir konum olmadanBağlantılar - terminaller:Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikYerel sinyalleme:Güç AÇIK: LED (yeşil)
Röle fazı (R2): LED (sarı)
Rölenin (R1) sıcaklığı: LED (sarı)Montaj desteği:35 mm simetrik DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:10000 DöngüMekanik dayanıklılık:30000000 döngüÇalışma hızı:<= 360 çalışma/saat tam yükKullanım kategorisi:AC-12 'e uygun IEC 60947-5-1
AC-13 'e uygun IEC 60947-5-1
AC-14 'e uygun IEC 60947-5-1
AC-15 'e uygun IEC 60947-5-1
DC-12 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1Genişlik:35 mmÜrün ağırlığı:0,13 kgOrtam Koşulları -
