Marka : Schneider Electric |Ürün Kodu : RM35JA32MW
☆☆☆☆☆
0 Yorum | Yorum Yap

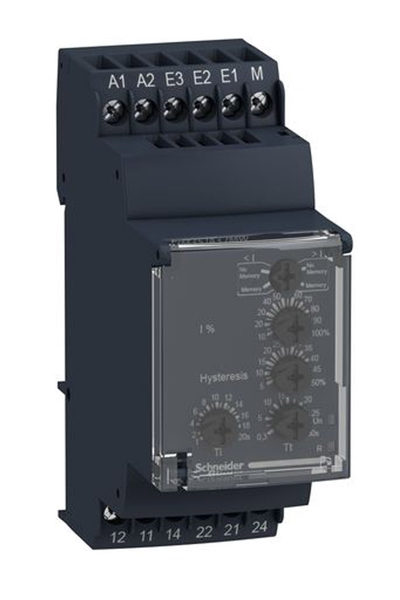

Schneider RM35JA32MW 24-240V AC/DC 0.3-1.5A Aşırı-Düşük Akım Kontrol Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Akım Kontrol Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysÜrün ya da bileşen tipi:Akım kontrol rölesiRöle tipi:Akım kontrol rölesiRöle adı:RM35JARöle tarafından izlenen parametreler:Aşırı akım veya düşük akım algılamaZaman gecikmesi:Ayarlanabilir 1...20 sn, 0 + 10 % Ti enerjilemede
Ayarlanabilir 0.3...30 s, 0 + 10 % Tt eşik değerini geçerkenVA cinsinden anahtarlama kapasitesi:1250 VAMinimum anahtarlama akımı:10 mA -de 5 V DCMaksimum anahtarlama akımı:5 A AC/DCVA cinsinden güç tüketimi:3,5 VA ACÖlçüm aralığı:0,15...1,5 A E1-M terminalleri
0,5...5 A E2-M terminalleri
1,5...15 A E3-M terminalleri
150 mA...15 A akımKullanım kategorisi:AC-12 'e uygun IEC 60947-5-1
AC-13 'e uygun IEC 60947-5-1
AC-14 'e uygun IEC 60947-5-1
AC-15 'e uygun IEC 60947-5-1
DC-12 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
DC-14 'e uygun IEC 60947-5-1Kontak tipi ve düzenleme:2 K/ATamamlayıcı ÖzelliklerSıfırlama süresi:1500 ms zaman gecikmesiMaksimum anahtarlama gerilimi:250 V AC/DC[Us] nominal besleme gerilimi:24...240 V AC/DC 50/60 Hz +/- 10 %Besleme gerilimi limitleri:20,4…264 V AC/DCÇalışma voltajı toleransı:- 15% + 10% UnW cinsinden güç tüketimi:0,6 W DCKontrol devresi frekansı:40...70 Hz +/- 10 %Terminaller arasında direnç:0,005 Ohm -de E3-M terminalleri
0,015 Ohm -de E2-M terminalleri
0,05 Ohm -de E1-M terminalleriÇıkış kontakları:2 K/ANominal çıkış akımı:5 AMaksimum ölçüm döngüsü:30 ms doğru rms değeri olarak ölçüm döngüsüHisteresiz:5…50 % 'ineşik ayarıGüç yukarı gecikme:0,3 sÖlçüm doğruluğu:Tam ölçek değerinin +/- %10'uTekrarlama doğruluğu:+/- % 0,5 için giriş ve ölçüm devresi
+/- 2 % için zaman gecikmesiÖlçüm hatası:% 0,05/°C sıcaklık değişimi ile
Tüm serinin 1 volt üzerinde gerilim değişimi ilePolarite:Yok DCEşik ayarı:10...100 %İşaretleme:CE : EMC 89/336/EEC
CE : 73/23/EECAşırı gerilim kategorisi:III 'e uygun IEC 60664-1Yalıtım direnci:> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5
> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60664-1[Ui] nominal yalıtım voltajı:250 V 'e uygun IEC 60664-1Çalışma konumu:Herhangi bir konum olmadanBağlantılar - terminaller:Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikYerel sinyalleme:Güç AÇIK: LED (yeşil)
Röle AÇIK: LED (sarı)Montaj desteği:35 mm simetrik DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:100000 döngüMekanik dayanıklılık:30000000 döngüÇalışma hızı:<= 360 çalışma/saat tam yükGüvenlik güvenilirlik verisi:MTTFd = 296,8 yıl
B10d = 270000Kontak malzemesi:KadmiyumsuzGenişlik:35 mmÜrün ağırlığı:0,13 kgOrtam Koşulları -
