Marka : Schneider Electric |Ürün Kodu : RM35ATW5MW
☆☆☆☆☆
0 Yorum | Yorum Yap

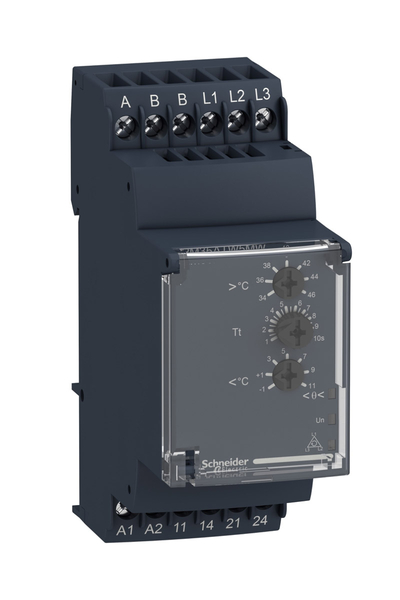

Schneider RM35ATW5MW 24-240V AC/DC 2NA Düşük-Yüksek Sıcaklık Kontrol Rölesi

Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
  • Soru Sor
  • Schneider Sıcaklık Kontrol Rölesi

    Ürün Özellikleri
    Ürün serisi
    :
    Harmony Control Relays
    Röle tipi
    :
    Sıcaklık kontrol röleleri
    Ürüne özel uygulama
    :
    Yükseltici makine odaları ve trifaze beslemeler için
    Röle adı
    :
    RM35AT
    Röle tarafından izlenen parametreler
    :
    Faz sırası
    Faz hatası algılama
    Düşük sıcaklık: -1...11°C
    Aşırı sıcaklık: 34...46°C
    Zaman gecikme aralığı
    :
    0.1...10 s ayarlanabilir gecikme (tolerans: tam ölçek değerinin +/- % 0...10'u)
    VA cinsinden anahtarlama kapasitesi
    :
    1250 VA
    Minimum anahtarlama akımı
    :
    10 mA -de 5 V DC
    VA cinsinden güç tüketimi
    :
    3,5 VA AC
    Kullanım kategorisi
    :
    AC-12 'e uygun IEC 60947-5-1
    AC-13 'e uygun IEC 60947-5-1
    AC-14 'e uygun IEC 60947-5-1
    AC-15 'e uygun IEC 60947-5-1
    DC-12 'e uygun IEC 60947-5-1
    DC-13 'e uygun IEC 60947-5-1
    DC-14 'e uygun IEC 60947-5-1
    Tamamlayıcı Özellikler
    Sıfırlama süresi
    :
    8 s
    Maksimum anahtarlama gerilimi
    :
    250 V AC/DC
    [Us] nominal besleme gerilimi
    :
    24...240 V AC/DC
    [Us] nominal besleme gerilimi
    :
    24...240 V AC/DC
    Besleme gerilimi limitleri
    :
    20,4…264 V AC
    21,6…264 V DC
    W cinsinden güç tüketimi
    :
    0,6 W DC
    Terminaller arasında direnç
    :
    600 kOhm -de 3 fazlı
    1,33 kOhm -de sıcaklık
    Genişlik
    :
    35 mm
    Çıkış kontakları
    :
    2 NA
    Kontak malzemesi
    :
    Kadmiyumsuz
    Nominal çıkış akımı
    :
    5 A
    Güç yukarı gecikme
    :
    0,2 s
    Ölçüm doğruluğu
    :
    +/- 2 °C
    Yanıt süresi
    :
    <= 3,5 sn + Tt (sıcaklık hatası durumunda)
    500 ms (trifaze hata durumunda)
    500 ms (hata ortadan kalktığında)
    Sıcaklık prob tipi
    :
    Pt 100 - 3 telli
    Kurulu cihaz
    :
    Pt 100 prob kablo uzunluğu <= 10 m
    İşaretleme
    :
    CE : EMC 89/336/EEC
    CE : 73/23/EEC
    Aşırı gerilim kategorisi
    :
    III 'e uygun IEC 60664-1
    Yalıtım direnci
    :
    > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5
    > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1
    > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5
    > 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1
    > 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5
    > 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60664-1
    [Ui] nominal yalıtım voltajı
    :
    400 V 'e uygun IEC 60664-1
    Çalışma voltajı toleransı
    :
    - 10% + 10% Un DC
    - 15% + 10% Un AC
    Besleme frekansı
    :
    50/60 Hz +/- 10 %
    Çalışma konumu
    :
    Herhangi bir konum olmadan
    Bağlantılar - terminaller
    :
    Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
    Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
    Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
    Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçlu
    Sıkma torku
    :
    0,6… 1 N.m 'e uygun IEC 60947-1
    Muhafaza malzemesi
    :
    Kendiliğinden sönen plastik
    Yerel sinyal
    :
    1 LED yeşil için güç AÇIK
    1 LED sarı için doğru sıcaklık (yüksek R1)/(alçak R2)
    1 LED sarı için rölenin fazı
    Montaj desteği
    :
    35 mm simetrik DIN rayı 'e uygunEN/IEC 60715
    Elektrik dayanıklılığı
    :
    100000 döngü
    Mekanik dayanıklılık
    :
    30000000 döngü
    Çalışma hızı
    :
    <= 360 çalışma/saat tam yük
