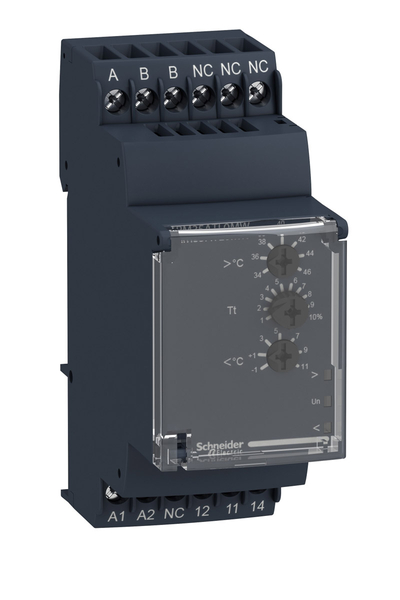

Schneider RM35ATL0MW 24-240VAC Sıcaklık Kontrol Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Sıcaklık Kontrol Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysRöle tipi:Sıcaklık kontrol röleleriÜrüne özel uygulama:Yükseltici makine odaları ve trifaze beslemeler içinRöle adı:RM35ATRöle tarafından izlenen parametreler:Düşük sıcaklık: -1...11°C
Aşırı sıcaklık: 34...46°CZaman gecikme aralığı:0.1...10 s ayarlanabilir gecikme (tolerans: tam ölçek değerinin +/- % 0...10'u)VA cinsinden anahtarlama kapasitesi:1250 VAMinimum anahtarlama akımı:10 mA -de 5 V DCVA cinsinden güç tüketimi:3,5 VA ACKullanım kategorisi:AC-12 'e uygun IEC 60947-5-1
AC-13 'e uygun IEC 60947-5-1
AC-14 'e uygun IEC 60947-5-1
AC-15 'e uygun IEC 60947-5-1
DC-12 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1
DC-14 'e uygun IEC 60947-5-1Tamamlayıcı ÖzelliklerSıfırlama süresi:8 sMaksimum anahtarlama gerilimi:250 V AC/DC[Us] nominal besleme gerilimi:24...240 V AC/DC[Us] nominal besleme gerilimi:24...240 V AC/DCBesleme gerilimi limitleri:20,4…264 V AC
21,6…264 V DCW cinsinden güç tüketimi:0,6 W DCTerminaller arasında direnç:1,33 kOhm -de sıcaklıkGenişlik:35 mmÇıkış kontakları:1 K/AKontak malzemesi:KadmiyumsuzNominal çıkış akımı:5 AGüç yukarı gecikme:0,2 sÖlçüm doğruluğu:+/- 2 °CYanıt süresi:<= 3,5 sn + Tt (sıcaklık hatası durumunda)
<= 3,5 sn (hata ortadan kalktığında)Sıcaklık prob tipi:Pt 100 - 3 telliKurulu cihaz:Pt 100 prob kablo uzunluğu <= 10 mİşaretleme:CE : EMC 89/336/EEC
CE : 73/23/EECAşırı gerilim kategorisi:III 'e uygun IEC 60664-1Yalıtım direnci:> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60255-5
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60664-1
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60255-5
> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygunIEC 60664-1
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygunIEC 60255-5
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygunIEC 60664-1[Ui] nominal yalıtım voltajı:250 V 'e uygun IEC 60664-1Çalışma voltajı toleransı:- 10% + 10% Un DC
- 15% + 10% Un ACBesleme frekansı:50/60 Hz +/- 10 %Yalıtım:Besleme ile ölçüm arasında galvaniz yalıtımÇalışma konumu:Herhangi bir konum olmadanBağlantılar - terminaller:Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikYerel sinyal:1 LED yeşil için güç AÇIK
1 LED sarı için doğru sıcaklık (yüksek R1)
1 LED sarı için doğru sıcaklık (alçak R2)Montaj desteği:35 mm simetrik DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:100000 döngüMekanik dayanıklılık:30000000 döngüÇalışma hızı:<= 360 çalışma/saat tam yükOrtam Koşulları -
